제품 상세 정보:
|
| 형태 필드: | 1x9 비디 | 맥스 자료 비율: | 155Mb/s |
|---|---|---|---|
| 맥스 케이블 거리: | 40 킬로미터 | 중심 파장: | TX1310nm/RX1550nm |
| 전압: | 3.3V 또는 5V | 연결기: | SC, 거리, FC |
| 섬유형: | 단일모드 (SMF) | 키워드: | 1x9 155Mbps 모듈, BIDI TX1310nm RX1550nm 비디 광 전송부, 155M 1x9 40 킬로미터 1310nm-TX/R1550nm-RX 비디 광학 모듈 |
| 강조하다: | RX1550nm 1x9 송수신기 모듈,BIDI 1x9 송수신기 모듈,TX1310nm 단일모드 송수신기 |
||

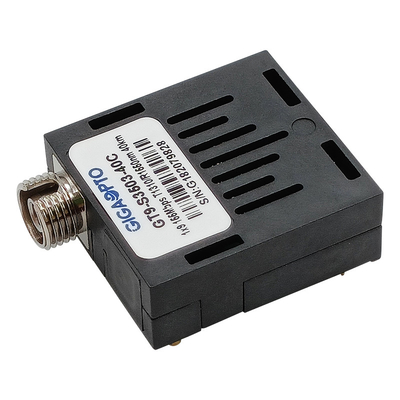

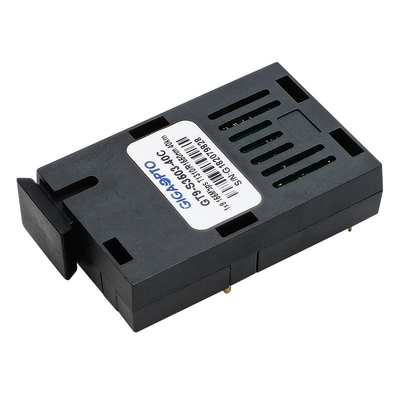

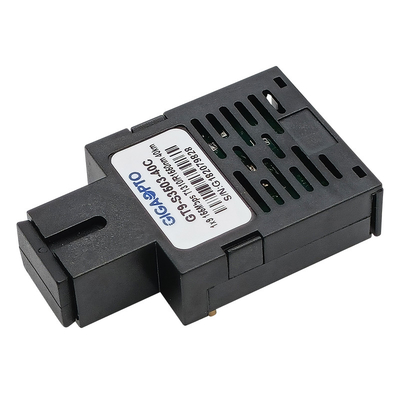

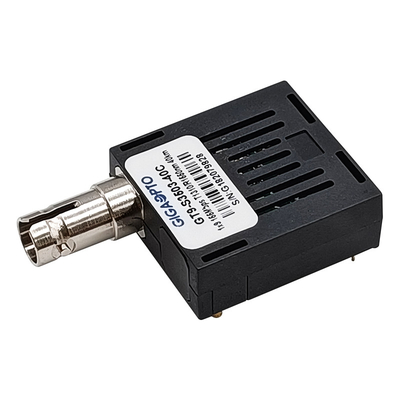

155Mbps 1x9 TX1310nm/RX1550nm BIDI 40 킬로미터 SMF LVPECL PECL SC / ST / FC 송수신기 모듈
기술
GIGAOPTO의 GT9-S3503-40x 시리즈 송수신기는 고성능이고 IEEE-802.3의 기가비트 이더넷과 기준으로 순응한 효과적 모듈의 비용이 들었습니다. Tx1310nm과 Rx1550nm의 정상적 사고 방식에 작동하면서, 송수신기는 155Mbps와 40 킬로미터 전송거리의 자료 비율을 단일모드 섬유 (SMF)로 지원합니다. 송신기 섹션은 진보적 FP와 구동기 집적회로를 온도 보상과 자동 파워 조절 기능과 섞습니다. 수신기 섹션은 효율적 InGaAs/InP PIN 포토다이오드와 트랜스임피던스를 광역역광보정을 위한 AGC와 섞습니다.
1×9 비디 송수신기는 155 Mb / Ｓ의 자료 비율로 고속 이더넷, SDH STM-1 L-1.1, SONET OC-3 LR-1과 ATM 디자인에 적합합니다.
상술
| 제품 패키지 | 1x9 비디 | 속도 | 155Mbps |
| 인터페이스 | 한 개의 SC, FC, 거리 | 전송거리 | 40 킬로미터 |
| DDM | 부정 | 섬유상 | 단일모드 |
| 보증 | 3년 | 대기 온도 | 0 내지 70' Ｃ (32 내지 158' Ｆ) |
| 중심 파장 | TX1310nm/RX1550nm | 전원 전압 | 3.3V 또는 5V |
| 납땜 온도 | <260> | 공급전류 | 250mA |
| 송신기 타입 | FP | 수신기 | 핀 광검파기 |
| 평균 출력 전력 | -10 내지 -3dBm | RX SEN. | <-35dbm> |
| ER | >10dB | 포화 | >-3dBm |
| 프로토콜 | 국제 전기통신 규격 위원회 G.957, STM-1/OC-3, 로에스 | ||
특징
비 타입 : 1550nmTx/1310nmRx
애플리케이션
명령 정보
| 부품번호 | 기술 |
| GT9-S3503-40C | 1x9 송수신기 모듈, 155M 비디 TX1310nm/RX1550nm, SC, SMF, 40 킬로미터, 3.3V/5V, 70' Ｃ에 대한 0 |
| GT9-S3503-40CF | 1x9 송수신기 모듈, 155M 비디 TX1310nm/RX1550nm, FC, SMF, 40 킬로미터, 3.3V/5V, 70' Ｃ에 대한 0 |
| GT9-S3503-40CT | 1x9 송수신기 모듈, 155M 비디 TX1310nm/RX1550nm, ST, SMF, 40 킬로미터, 3.3V/5V, 70' Ｃ에 대한 0 |
| GT9-S3503-40I | 1x9 송수신기 모듈, 155M 비디 TX1310nm/RX1550nm, SC, SMF, 40 킬로미터, 3.3V/5V, 85' Ｃ에 대한 -40 |
| GT9-S3503-40IF | 1x9 송수신기 모듈, 155M 비디 TX1310nm/RX1550nm, FC, SMF, 40 킬로미터, 3.3V/5V, 85' Ｃ에 대한 -40 |
| GT9-S3503-40IT | 1x9 송수신기 모듈, 155M 비디 TX1310nm/RX1550nm, ST, SMF, 40 킬로미터, 3.3V/5V, 85' Ｃ에 대한 -40 |
| GT9-S3503-40C3 | 1x9 송수신기 모듈, 155M 비디 TX1310nm/RX1550nm, SC, SMF, 40 킬로미터, 3.3V, 70' Ｃ에 대한 0 |
| GT9-S3503-40CF3 | 1x9 송수신기 모듈, 155M 비디 TX1310nm/RX1550nm, FC, SMF, 40 킬로미터, 3.3V, 70' Ｃ에 대한 0 |
| GT9-S3503-40CT3 | 1x9 송수신기 모듈, 155M 비디 TX1310nm/RX1550nm, ST, SMF, 40 킬로미터, 3.3V, 70' Ｃ에 대한 0 |
| GT9-S3503-40I3 | 1x9 송수신기 모듈, 155M 비디 TX1310nm/RX1550nm, SC, SMF, 40 킬로미터, 85' Ｃ에 대한 3.3V,-40 |
| GT9-S3503-40IF3 | 1x9 송수신기 모듈, 155M 비디 TX1310nm/RX1550nm, FC, SMF, 40 킬로미터, 85' Ｃ에 대한 3.3V,-40 |
| GT9-S3503-40IT3 | 1x9 송수신기 모듈, 155M 비디 TX1310nm/RX1550nm, ST, SMF, 40 킬로미터, 3.3V, 85' Ｃ에 대한 -40 |
| GT9-S3503-40C5 | 1x9 송수신기 모듈, 155M 비디 TX1310nm/RX1550nm, SC, SMF, 40 킬로미터, 5V, 70' Ｃ에 대한 0 |
| GT9-S3503-40CF5 | 1x9 송수신기 모듈, 155M 비디 TX1310nm/RX1550nm, FC, SMF, 40 킬로미터, 5V, 70' Ｃ에 대한 0 |
| GT9-S3503-40CT5 | 1x9 송수신기 모듈, 155M 비디 TX1310nm/RX1550nm, ST, SMF, 40 킬로미터, 5V, 70' Ｃ에 대한 0 |
| GT9-S3503-40I5 | 1x9 송수신기 모듈, 155M 비디 TX1310nm/RX1550nm, SC, SMF, 40 킬로미터, 5V, 85' Ｃ에 대한 -40 |
| GT9-S3503-40IF5 | 1x9 송수신기 모듈, 155M 비디 TX1310nm/RX1550nm, FC, SMF, 40 킬로미터, 5V, 85' Ｃ에 대한 -40 |
| GT9-S3503-40IT5 | 1x9 송수신기 모듈, 155M 비디 TX1310nm/RX1550nm, ST, SMF, 40 킬로미터, 5V, 85' Ｃ에 대한 -40 |
핀 정의
전형적인 애플리케이션은 순회합니다
패키지 아웃라인
