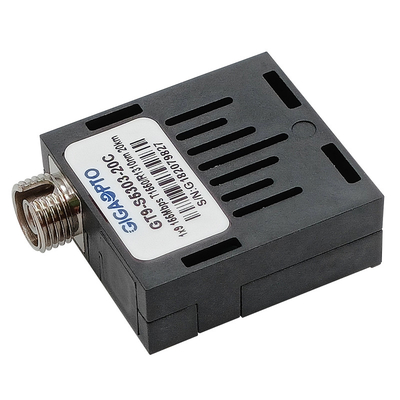

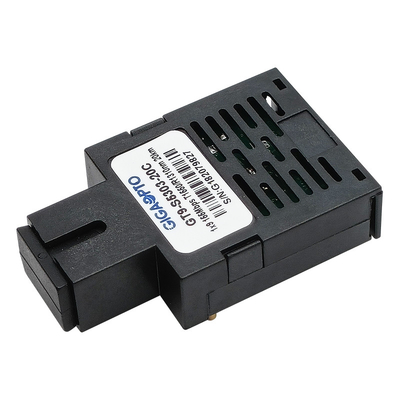

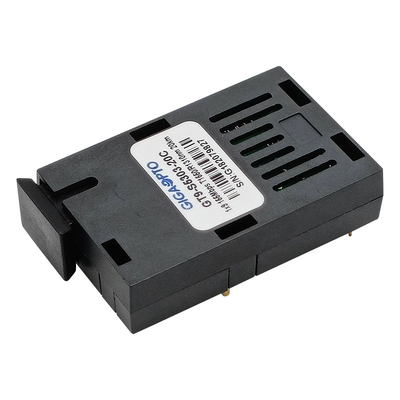

155Mbps 1x9 송수신기 BIDI SMF TX1550nm RX1310nm 20 킬로미터 한 개의 SC FC ST 송수신기 모듈

155Mbps TX1550nm/RX1310nm 20 킬로미터 1x9 BIDI SMF SC / ST / FC LVPECL PECL 송수신기 모듈

기술

GIGAOPTO의 GT9-S5303-20x 시리즈 1x9 단일 모드 송수신기는 ATM 155Mb/s와 고속 이더넷과 같은 양방향이 일련 광 데이터 통신을 위해 저 소비 전력, 높은 성능 모듈입니다. 비디 1×9 송수신기는 1550nm 송신기와 수신기를 1310nm명 사용하여 단일 모드 빛 섬유의 외가닥 위에서 20 킬로미터 전송거리를 제공합니다.

송신기 섹션은 국제 안전 기준 IEC 60825에 따라 다중 양자 우물 레이저를 사용하고, 순응한 등급 1 레이저입니다. 수신기 섹션은 광 헤더와 제한하는 후치 증폭기 IC에 탑재된 통합된 검출기 전치증폭기 (IDP)를 사용합니다.

PECL 로직 인터페이스는 외부 회로와의 인터페이스를 단순화합니다.

상술

특징

• 패키징된 다중 출처 1 Ｘ 9 핀
• 155Mb/s 데이터 링크까지
• 한 개의 SC 또는 ST 또는 FC 연결기
• 타입 : 1310nmFP Tx/1550nmRx

비 타입 : 1550nmFP Tx/1310nmRx

• 단일 모드 빛 섬유 에 최고 20까지 킬로미터
• SC /FC/ST 단일 용기
• +3.3V /+5V 단일 전원공급장치
• PECL 호환 데이터 입출력 인터페이스
• 신호는 지표 (PECL 버전)을 발견합니다
• 절차 플러그가 삽입된 채로 솔더링 가능하고 세척할 수 있는 물결
• 등급 1 FDA와 순응한 IEC60825-1 레이저 안전
• 순응한 RoHS6
• 동작 대기온도 :

상용 : 0 내지 70' Ｃ (32 내지 158' Ｆ)

인더스트리얼 :-40 내지 85' Ｃ (-40 내지 185' Ｆ)

애플리케이션

• ATM 155 메가보우 링크
• SONET / SDH 장비 내부연락
• 고속 이더넷 100 Mb / Ｓ 링크
• 고속 이더넷 미디어 컨버터
