제품 상세 정보:
|
| 제품 패키지: | 1x9 비디 | 데이터 전송 속도: | 155Mbps |
|---|---|---|---|
| 맥스 케이블 거리: | 20 킬로미터 | 중심 파장: | 1310nm-TX/1550nm-RX |
| 레이저 유형: | FP | 연결기: | SC, 거리, FC |
| 섬유형: | 단일모드 섬유 | 키워드: | T1310 R1550 비디 광학 모듈인 1x9 비디 155Mbps |
| 강조하다: | 20 킬로미터 1x9 송수신기,155Mbps 1x9 송수신기,RX1550nm 단일 파이버 송수신기 |
||

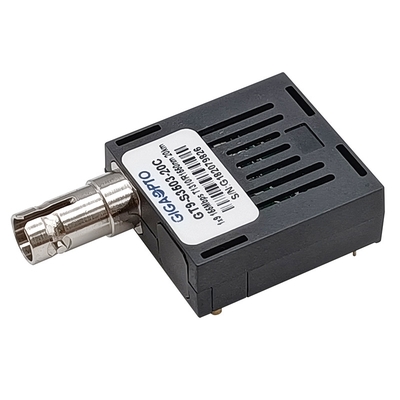

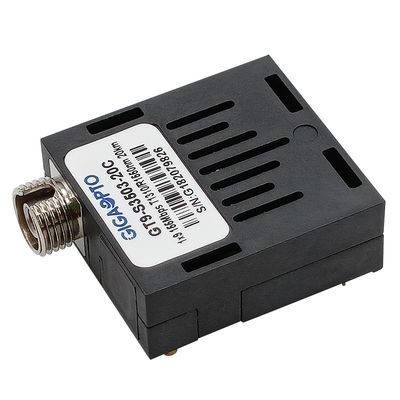

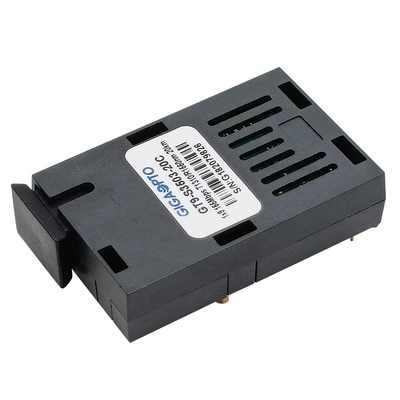

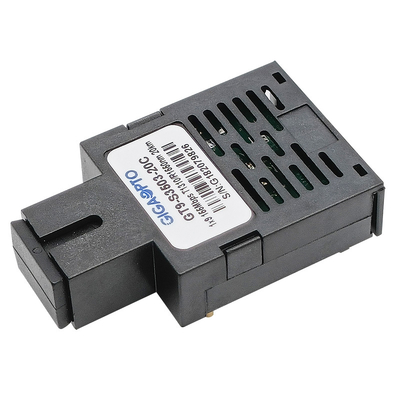

1x9 BIDI 155Mbps 1310nm-TX/1550nm-RX SMF 20 킬로미터 한 개의 SC / ST / FC LVPECL PECL 송수신기 모듈
기술
GIGAOPTO의 GT9-S3503-20x 시리즈 양방향이 (BiDi) 1×9 송수신기 모듈은 155Mbps와 20 킬로미터 전송거리를 단일모드 악의 없는 거짓말쟁이 (SMF)로 지원합니다. 155Mbps PECL 수준 듀얼 섬유 광 송수신기 모듈은 100Base BX 고속 이더넷, SDHSTM-1, SONET OC-3과 ATM과 같은 섬유 통신 적용을 위해 설계됩니다.
모듈은 받기 위한 2 회로를 통합하고, 송신하, 한 개의 +3.3V /+5V 전원 공급기를 사용합니다. 인터 페이스 레벨은 표준 PECL 수준과 호환 가능합니다. 송신기는 발광 신호로 PECL 자료를 변환하는 대단히 믿을 만한 1310nm FP 레이저와 드라이버를 통합시킵니다. 수신기는 발광 신호를 확대되고 PECL 호환 데이터로 재생되는 전류로 변환시키는 효율적 1550nm InGaAs/InP 피아이엔 광 다이오드를 통합시킵니다.
상술
| 제품 포장 | 비디 1x9 | 속도 | 155Mb/s |
| 접속구의 형태 | 한 개의 SC, FC, 거리 | 링크 길이 | 20 킬로미터 |
| DDM | 부정 | 파이버 모드 | 단일모드 |
| 보증 | 3년 | 상업 환경 | 0 내지 70' Ｃ |
| 중심 파장 | TX-1310nm RX-1550nm | 전원 전압 | 3.3V 또는 5V |
| 상대 습도를 운영하기 | <95> | 공급전류 | 300mA |
| 레이저 유형 | FP | PD는 타이핑합니다 | 핀 |
| 송신기 전력 | -15 ~ -8dBm | 수신기 감도 | <-28dbm> |
| ER | >9dB | 포화 | >-5dBm |
| 프로토콜 | IEC-60825 FDA, 국제 전기통신 규격 위원회 G.957 | ||
특징
비 타입 : 1550nmFP Tx/1310nmRx
애플리케이션
명령 정보
| 부품번호 | 기술 |
| GT9-S3503-20C | 1x9 송수신기 모듈, 155M 비디 TX1310nm/RX1550nm, SC, SMF, 20 킬로미터, 3.3V/5V, 70' Ｃ에 대한 0 |
| GT9-S3503-20CF | 1x9 송수신기 모듈, 155M 비디 TX1310nm/RX1550nm, FC, SMF, 20 킬로미터, 3.3V/5V, 70' Ｃ에 대한 0 |
| GT9-S3503-20CT | 1x9 송수신기 모듈, 155M 비디 TX1310nm/RX1550nm, ST, SMF, 20 킬로미터, 3.3V/5V, 70' Ｃ에 대한 0 |
| GT9-S3503-20I | 1x9 송수신기 모듈, 155M 비디 TX1310nm/RX1550nm, SC, SMF, 20 킬로미터, 3.3V/5V, 85' Ｃ에 대한 -40 |
| GT9-S3503-20IF | 1x9 송수신기 모듈, 155M 비디 TX1310nm/RX1550nm, FC, SMF, 20 킬로미터, 3.3V/5V, 85' Ｃ에 대한 -40 |
| GT9-S3503-20IT | 1x9 송수신기 모듈, 155M 비디 TX1310nm/RX1550nm, ST, SMF, 20 킬로미터, 3.3V/5V, 85' Ｃ에 대한 -40 |
| GT9-S3503-20C3 | 1x9 송수신기 모듈, 155M 비디 TX1310nm/RX1550nm, SC, SMF, 20 킬로미터, 3.3V, 70' Ｃ에 대한 0 |
| GT9-S3503-20CF3 | 1x9 송수신기 모듈, 155M 비디 TX1310nm/RX1550nm, FC, SMF, 20 킬로미터, 3.3V, 70' Ｃ에 대한 0 |
| GT9-S3503-20CT3 | 1x9 송수신기 모듈, 155M 비디 TX1310nm/RX1550nm, ST, SMF, 20 킬로미터, 3.3V, 70' Ｃ에 대한 0 |
| GT9-S3503-20I3 | 1x9 송수신기 모듈, 155M 비디 TX1310nm/RX1550nm, SC, SMF, 20 킬로미터, 85' Ｃ에 대한 3.3V,-40 |
| GT9-S3503-20IF3 | 1x9 송수신기 모듈, 155M 비디 TX1310nm/RX1550nm, FC, SMF, 20 킬로미터, 85' Ｃ에 대한 3.3V,-40 |
| GT9-S3503-20IT3 | 1x9 송수신기 모듈, 155M 비디 TX1310nm/RX1550nm, ST, SMF, 20 킬로미터, 3.3V, 85' Ｃ에 대한 -40 |
| GT9-S3503-20C5 | 1x9 송수신기 모듈, 155M 비디 TX1310nm/RX1550nm, SC, SMF, 20 킬로미터, 5V, 70' Ｃ에 대한 0 |
| GT9-S3503-20CF5 | 1x9 송수신기 모듈, 155M 비디 TX1310nm/RX1550nm, FC, SMF, 20 킬로미터, 5V, 70' Ｃ에 대한 0 |
| GT9-S3503-20CT5 | 1x9 송수신기 모듈, 155M 비디 TX1310nm/RX1550nm, ST, SMF, 20 킬로미터, 5V, 70' Ｃ에 대한 0 |
| GT9-S3503-20I5 | 1x9 송수신기 모듈, 155M 비디 TX1310nm/RX1550nm, SC, SMF, 20 킬로미터, 5V, 85' Ｃ에 대한 -40 |
| GT9-S3503-20IF5 | 1x9 송수신기 모듈, 155M 비디 TX1310nm/RX1550nm, FC, SMF, 20 킬로미터, 5V, 85' Ｃ에 대한 -40 |
| GT9-S3503-20IT5 | 1x9 송수신기 모듈, 155M 비디 TX1310nm/RX1550nm, ST, SMF, 20 킬로미터, 5V, 85' Ｃ에 대한 -40 |
