제품 상세 정보:
|
| 폼 팩터: | 1x9 CWDM | 데이터 링크: | 2.5Gb/s |
|---|---|---|---|
| 맥스 케이블 거리: | 40 킬로미터 | 중심 파장: | 1270nm 내지 1610nm |
| 레이저의 타입: | DFB | 인터페이스: | 두 부분으로 된 SC, 거리, FC |
| 애플리케이션: | 2x 광섬유 채널, SDH STM-16/SONET OC-48 장비 내부연락 | 키워드: | 1x9 2.5Gbps CWDM 모듈, 2.5G 40 킬로미터 광 전송부 |
| 강조하다: | 40 킬로미터 1x9 송수신기,CWDM 1x9 송수신기,40 킬로미터 SMF 송수신기 모듈 |
||

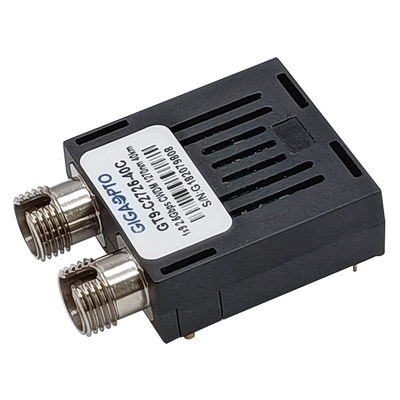

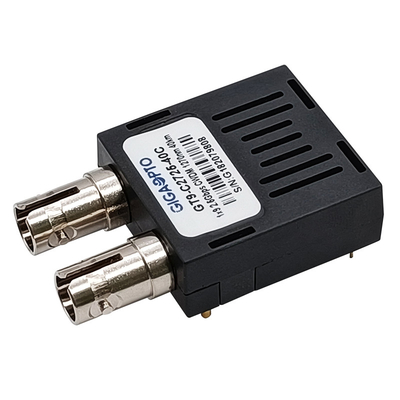

2.5Gbps 1x9 CWDM 송수신기 모듈 SMF 1270nm 내지 1610nm 40 킬로미터 두 부분으로 된 SC / ST / FC LVPECL PECL
기술
GIGAOPTO의 GT9-Cxx25-40x 일련 단일 모드 송수신기는 고성능이고 자료 비율 최고 2.5Gbps를 지원하는 비용 효율적 CWDM 1×9 광 전송부입니다. CWDM 모듈은 SDH STM-16을 위해 설계되고 SONET OC-48 CWDM이 오랫동안 애플리케이션에 도달합니다. 1270nm 내지 1610nm으로부터 이용가능한 18개의 중심 파장이 있습니다. 20nm 채널 스페이싱은 비냉각 레이저 작동을 허락합니다. 수신기 섹션은 광 헤더와 제한하는 후치 증폭기 IC에 탑재된 통합된 인듐갈륨비소 검출기 전치증폭기를 사용합니다. PECL 로직 인터페이스는 외부 회로와의 인터페이스를 단순화합니다.
상술
| 제품 패키지 | CWDM 1×9 | 데이터 전송 속도 (그비피스) | 2.5Gbps |
| 광 커넥터 | 듀얼 SC, FC, 거리 | 최대 범위 | 40 킬로미터 |
| 디지털 진단 | 지원받지 않습니다 | 케이블 유형 | 단일모드 섬유 |
| 보증 | 3년 | 상업적 작동 온도 | 0 내지 70' Ｃ (32 내지 158' Ｆ) |
| 중심 파장 | 1270nm 내지 1610nm | 전원 전압 | 3.3V 또는 5V |
| LD는 타이핑합니다 | DFB | PD는 타이핑합니다 | 핀 |
| 광 출력 파워 | -2 ~ 3 데이터 베이스 관리 프로그램 | 민감도 | <-20dbm> |
| ER | >8.2dB | 포화 | >-3dBm |
| 프로토콜 | 국제 전기통신 규격 위원회 G.957, STM-16, 로에스 | ||
특징
애플리케이션
명령 정보
| 부품번호 | TX(xx=) | 코네티컷. | 전압 | 임시. | 기술 |
| GT9-Cxx25-40C |
27=1270nm 29=1290nm 31=1310nm 33=1330nm 35=1350nm 37=1370nm 39=1390nm 41=1410nm 43=1430nm 45=1450nm 47=1470nm 49=1490nm 51=1510nm 53=1530nm 55=1550nm 57=1570nm 59=1590nm 61=1610nm |
SC | 3.3V/5V | 0 내지 70' Ｃ | 1x9 CWDM, 2.5Gbps, 40 킬로미터, SMF, SC, 3.3V/5V 상용 송수신기 |
| GT9-Cxx25-40I | SC | 3.3V/5V | -40 내지 85' Ｃ | 1x9 CWDM, 2.5Gbps, 40 킬로미터, SMF, SC, 3.3V/5V 인더스트리얼 송수신기 | |
| GT9-Cxx25-40C3 | SC | 3.3V | 0 내지 70' Ｃ | 1x9 CWDM, 2.5Gbps, 40 킬로미터, SMF, SC, 3.3V 상업적 송수신기 | |
| GT9-Cxx25-40I3 | SC | 3.3V | -40 내지 85' Ｃ | 1x9 CWDM, 2.5Gbps, 40 킬로미터, SMF, SC, 3.3V 산업적 송수신기 | |
| GT9-Cxx25-40C5 | SC | 5V | 0 내지 70' Ｃ | 1x9 CWDM, 2.5Gbps, 40 킬로미터, SMF, SC, 5V 상업적 송수신기 | |
| GT9-Cxx25-40I5 | SC | 5V | -40 내지 85' Ｃ | 1x9 CWDM, 2.5Gbps, 40 킬로미터, SMF, SC, 5V 산업적 송수신기 | |
| GT9-Cxx25-40CF | FC | 3.3V/5V | 0 내지 70' Ｃ | 1x9 CWDM, 2.5Gbps, 40 킬로미터, SMF, FC, 3.3V/5V 상용 송수신기 | |
| GT9-Cxx25-40IF | FC | 3.3V/5V | -40 내지 85' Ｃ | 1x9 CWDM, 2.5Gbps, 40 킬로미터, SMF, FC, 3.3V/5V 인더스트리얼 송수신기 | |
| GT9-Cxx25-40CF3 | FC | 3.3V | 0 내지 70' Ｃ | 1x9 CWDM, 2.5Gbps, 40 킬로미터, SMF, FC, 3.3V 상업적 송수신기 | |
| GT9-Cxx25-40IF3 | FC | 3.3V | -40 내지 85' Ｃ | 1x9 CWDM, 2.5Gbps, 40 킬로미터, SMF, FC, 3.3V 산업적 송수신기 | |
| GT9-Cxx25-40CF5 | FC | 5V | 0 내지 70' Ｃ | 1x9 CWDM, 2.5Gbps, 40 킬로미터, SMF, FC, 5V 상업적 송수신기 | |
| GT9-Cxx25-40IF5 | FC | 5V | -40 내지 85' Ｃ | 1x9 CWDM, 2.5Gbps, 40 킬로미터, SMF, FC, 5V 산업적 송수신기 | |
| GT9-Cxx25-40CT | 거리 | 3.3V/5V | 0 내지 70' Ｃ | 1x9 CWDM, 2.5Gbps, 40 킬로미터, SMF, ST, 3.3V/5V 상용 송수신기 | |
| GT9-Cxx25-40IT | 거리 | 3.3V/5V | -40 내지 85' Ｃ | 1x9 CWDM, 2.5Gbps, 40 킬로미터, SMF, ST, 3.3V/5V 인더스트리얼 송수신기 | |
| GT9-Cxx25-40CT3 | 거리 | 3.3V | 0 내지 70' Ｃ | 1x9 CWDM, 2.5Gbps, 40 킬로미터, SMF, ST, 3.3V 상업적 송수신기 | |
| GT9-Cxx25-40IT3 | 거리 | 3.3V | -40 내지 85' Ｃ | 1x9 CWDM, 2.5Gbps, 40 킬로미터, SMF, ST, 3.3V 산업적 송수신기 | |
| GT9-Cxx25-40CT5 | 거리 | 5V | 0 내지 70' Ｃ | 1x9 CWDM, 2.5Gbps, 40 킬로미터, SMF, ST, 5V 상업적 송수신기 | |
| GT9-Cxx25-40IT5 | 거리 | 5V | -40 내지 85' Ｃ | 1x9 CWDM, 2.5Gbps, 40 킬로미터, SMF, ST, 5V 산업적 송수신기 |
