제품 상세 정보:
|
| 상품 이름: | 활동적 광케이블 조립체 | 자료 비율: | 4x25G에게 100G |
|---|---|---|---|
| 타입: | QSFP28 + SFP28 | 활동적이거나 수동적입니다: | 활동가 |
| 온도: | 상용 | 보증: | 3-년 |
| 키워드: | 4x SFP28 AOC에 대한 100G QSFP28 | ||
| 강조하다: | SFP28 활동적 광케이블,탈출 활동적 광케이블,100G QSFP28 케이블 |
||

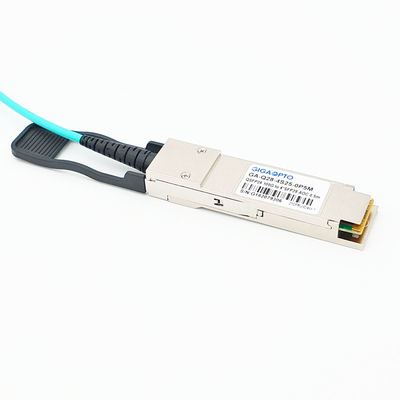

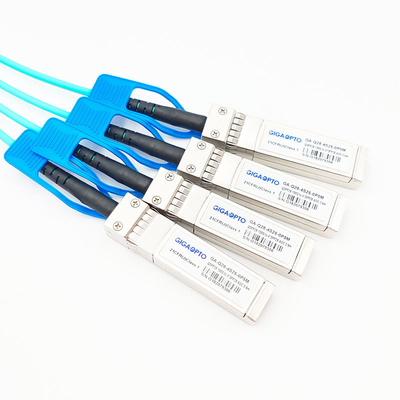

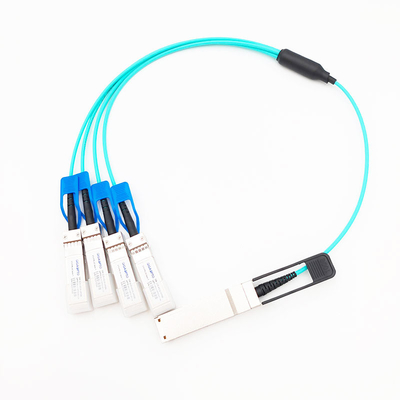

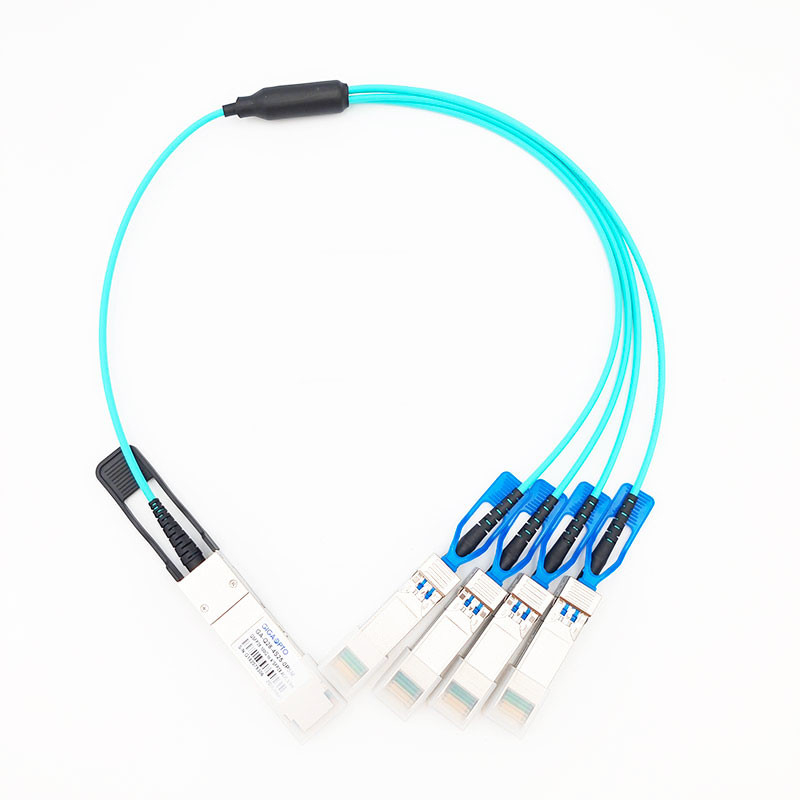

이 100G 탈출 AOC은 데이터와 저장과 HPC 상호 접속성을 위한 4*25Gbps 평행한 활동적 광케이블입니다. 그것은 한쪽 끝 위의 100G QSFP28 공항의 그리고 다른 방향의 발단 위의 4곳 25G SFP28 공항으로 연결을 제공합니다.
기능 명세
| 상품 이름 | 100G 팬아웃 4*25G AOC | 자료 비율(gbp) | 103.125Gbps |
| 연결기 A | QSFP28 | 연결기 비 | SFP28 |
| 중심 파장 | 850nm | 섬유형 | 물 OM3/OM4 |
| 화이버 길이 | 0.5m 내지 100m | DOM / DDM | 지원 |
| 온도 | 작동하는 것 : 70' Ｃ에 대한 0' Ｃ | 재킷 소재 | OFNP |
| 저장 : 85' Ｃ에 대한 -40' Ｃ | 최소 굽힘 반지름 | 7.5 밀리미터 | |
| 전력 소모 | < 2=""> | (전형적인) 전원 공급기 | 3.3V |
| 프로토콜 | 25/100G 이더넷 | 데이터 무결성 | 1E-12 BER |
| 다중 공급자 지원 | QSFP28 MSA | 순응성 | SFF-8431, SFF-8436, 로에스 |
| MTBF | 1,000,000Hours | 보증 | 36개월 |
| 애플리케이션 | IEEE 802.3bm 100GBASE-SR4 IEEE 802.3by 25GBASE-SR 인피니밴드 SDR / DDR / QDR 고성능 컴퓨팅 (HPC) 클러스터 서버, 스위치, 저장과 호스트 카드 어댑터들 |
||
기술
기가옵투의 GA-Q28-4S25-001M 100G QSFP28에서 4x 25G SFP28 탈출 활동적 광케이블 (AOCs)는 비용 효율적 연결된 솔루션이 100G QSFP28과 25G SFP28을 합병해서 호스트 어댑터들, 스위치와 서버를 가능하게 한 IT 전문가를 제공합니다.
전형적인 애플리케이션을 위해, 사용자들은 100GE 스위치에 이용 가능한 QSFP28 공항 사이에 이 탈출 또는 분배기 케이블을 설치하고 가능해진 최고 4까지 상류 SFP28에게 25GE 스위치를 공급할 수 있습니다.
각각 케이블은 한쪽 끝에 103Gb/s를 위해 평가된 한 개의 SFF-8436 순응하는 QSFP28 연결기를 특징으로 하고 4 SFF-8431 순응하는 SFP28 연결기가 25.78Gb/s를 위해 다른 방향의 발단 위의 각각을 평가했습니다.
산업 뛰어난 VCSEL 기술을 사용할 때, 진보적 새로운 경량 엔진은 무감각한 멀티 모드 광섬유를 설계하고 만곡시킵니다, 이 AOC이 100 미터까지 거리에 25GbE와 100GbE 적용을 위해 예외적 비용과 성능 값을 전달합니다.
명령 정보
| 부품번호 | 기술 |
| GA-Q28-4S25-001M | 4x 25G SFP28 팬-아웃 AOC 케이블 1M에 대한 100G QSFP28 |
| GA-Q28-4S25-002M | 4x 25G SFP28 팬-아웃 AOC 케이블 2M에 대한 100G QSFP28 |
| GA-Q28-4S25-003M | 4x 25G SFP28 팬-아웃 AOC 케이블 3M에 대한 100G QSFP28 |
| GA-Q28-4S25-005M | 4x 25G SFP28 팬-아웃 AOC 케이블 5M에 대한 100G QSFP28 |
| GA-Q28-4S25-007M | 4x 25G SFP28 팬-아웃 AOC 케이블 7M에 대한 100G QSFP28 |
| GA-Q28-4S25-010M | 4x 25G SFP28 팬-아웃 AOC 케이블 10M에 대한 100G QSFP28 |
| GA-Q28-4S25-015M | 4x 25G SFP28 팬-아웃 AOC 케이블 15M에 대한 100G QSFP28 |
| GA-Q28-4S25-020M | 4x 25G SFP28 팬-아웃 AOC 케이블 20M에 대한 100G QSFP28 |
| GA-Q28-4S25-025M | 4x 25G SFP28 팬-아웃 AOC 케이블 25M에 대한 100G QSFP28 |
| GA-Q28-4S25-030M | 4x 25G SFP28 팬-아웃 AOC 케이블 30M에 대한 100G QSFP28 |
| GA-Q28-4S25-050M | 4x 25G SFP28 팬-아웃 AOC 케이블 50M에 대한 100G QSFP28 |
| 기록 | 케이블 길이는 필요에 따라 어떠한 길이에 맞춤화될 수 있습니다. |
특징
애플리케이션
광학적이고 전기 특성
1. QSFP28 : 측정 광량 조건 :채널 데이타 비율 25.78125Gbps, VRCCR=3.3V, PRBS31, 케이스 조작 온도 0~70C
| 매개 변수 | 기호 | 민 | 전형적입니다 | 맥스 | 유닛 |
| 송신기 | |||||
| 중심 파장 | λc | 840 | 850 | 860 | 별거 안 해 |
| RMS 스펙트럼 폭 | σ | 0.65 | 별거 안 해 | ||
| 평균 발진 파워, 각각 레인 | PAVG | -7.5 | -1 | +2.5 | 데이터 베이스 관리 프로그램 |
| 입력 차분 변동 | Vin PP | 300 | 1100 | mV | |
| 입력 차분 임피던스 | 신 | 90 | 100 | 110 | Ω |
| 소광비 | ER | 2.0 | dB | ||
| 수신기 | |||||
| 중심 파장 | λc | 840 | 850 | 860 | 별거 안 해 |
| 비트 에러율 | BER | E-12 | |||
| 수신기 과부담 | 핀맥스 | 2.5 | 데이터 베이스 관리 프로그램 | ||
| 출력 차별적이 변동 | 출력전압 PP | 500 | 800 | mV | |
| 출력 차별적 임피던스 | 즈아웃 | 90 | 100 | 110 | Ω |
2.SFP28 측정 광량 조건 :채널 데이타 비율 25.78125Gbps, VRCCR=3.3V, PRBS31, 케이스 조작 온도 0~70C
| 매개 변수 | 기호 | 민 | 전형적입니다 | 맥스 | 유닛 |
| 송신기 | |||||
| 중심 파장 | λc | 840 | 850 | 860 | 별거 안 해 |
| RMS 스펙트럼 폭 | σ | 0.65 | 별거 안 해 | ||
| 평균 발진 파워, 각각 레인 | PAVG | -7.5 | -1 | +2.5 | 데이터 베이스 관리 프로그램 |
| 입력 차분 변동 | Vin PP | 300 | 1100 | mV | |
| 입력 차분 임피던스 | 신 | 90 | 100 | 110 | Ω |
| 소광비 | ER | 2.0 | dB | ||
| 수신기 | |||||
| 중심 파장 | λc | 840 | 850 | 860 | 별거 안 해 |
| 비트 에러율 | BER | E-12 | |||
| 수신기 과부담 | 핀맥스 | 2.5 | 데이터 베이스 관리 프로그램 | ||
| 출력 차별적이 변동 | 출력전압 PP | 500 | 800 | mV | |
| 출력 차별적 임피던스 | 즈아웃 | 90 | 100 | 110 | Ω |
호환성
기가옵투의 활동적 광케이블은 많은 유명한 스위치 브랜드로 적합한 100%이고, OEM 장치에 대한 손상을 야기시키지 않을 것입니다. 자사 제품의 품질과 호환성을 보증하기 위해, 각각 제품은 주의깊게 고객들에 대한 배달 전에 상응하는 장비에서 시험됩니다.
이 100G 팬-아웃을 위해 AOC 호환성은 미안하지만, 약속 어음 통신표를 언급합니다 (예를 들면 1m 길이에서). 만약 당신이 찾고 있는 브랜드와 부품번호가 아래 목록화되지 않으면, 알도록 하면 우리가 당신에게 더 많은 세부사항을 제공하여서 기쁠 것입니다.
| 상응하는 적합한 브랜드 / 부품번호 | |||
| 적합한 브랜드 | 적합한 부품 번호. | 적합한 브랜드 | 적합한 부품 번호. |
| 기가옵투 | GA-Q28-4S25-001M | 수염 | AOC-Q-4S-100G-1M |
| 시스코 | QSFP-4SFP25G-AOC1M | HW | AOC-Q28-S28-1M |
| 브로케이드 | 100G-Q28-S28-AOC-0101 | 쥬니퍼 | JNP-100G-AOCBO-1M |
| H3C | QSFP28-4SFP28-AOC-1M | 극도 | Q-4S28AO01 |
| 멜라녹스 | MFA7A50-C001 | ||
기계적 설계 차원
FAQ
1.나는 100G QSFP28 분배기 활동적 광케이블의 각각 끝을 위해 다른 호환성을 가지고 있을 수 있습니까?
예, 지원받습니다. 당신이 개별적으로 각각 끝을 위해 호환성을 선택할 수 있도록 우리는 활동적 광케이블을 위한 주문 제작된 듀얼 호환성 해결책을 제공합니다. 당신이 필요로 하는 모두는 요청된 적합한 브랜드를 밖에 목록화하는 것 입니다.
