제품 상세 정보:
|
| 패키지: | 1x9 | 속도: | 1.25Gbps |
|---|---|---|---|
| 중심 파장: | 1270nm ~ 1610nm | LD는 타이핑합니다: | DFB |
| 연결기: | 두 부분으로 된 SC, 거리, FC | 공급 전압: | 3.3V 또는 5V |
| 키워드: | 1x9 1.25Gbps CWDM 모듈, 1.25G 40 킬로미터 광 전송부 | ||
| 강조하다: | 40 킬로미터 1x9 광 전송부,1610nm 1x9 광 전송부,크위디엠 모듈 |
||

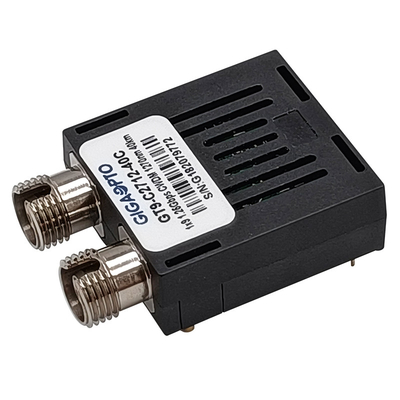

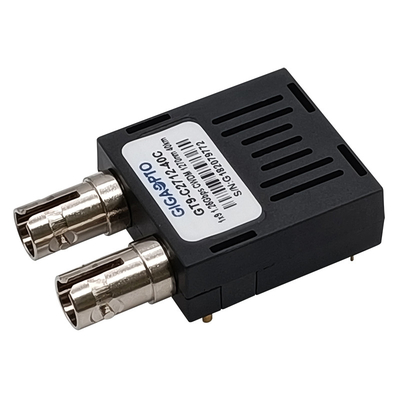

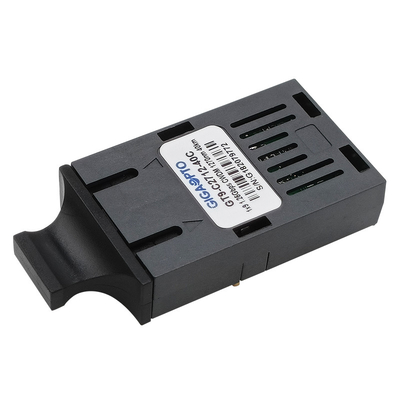

1.25Gbps 1x9 CWDM 1270nm 내지 1610nm 40 킬로미터 SMF 송수신기 모듈 LVPECL PECL 두 부분으로 되 SC / ST / FC
기술
GIGAOPTO의 GT9-Cxx12-40x 시리즈 단일 모드 1×9 송수신기는 기가비트 이더넷과 광섬유 채널과 같은 1.25Gb/s까지 두 부분으로 된 광 데이터 통신을 위한 자료 비율을 지원한 저 소비 전력, 높은 성능 모듈입니다.
이 시리즈 CWDM 1×9 송수신기 모듈은 단일모드 섬유 위에서 40 킬로미터 전송거리를 제공합니다. 각각 20nm 단계로, 1270nm 내지 1610nm으로부터 이용가능한 18개의 중심 파장이 있습니다.
송신기 섹션은 국제 안전 기준 IEC-60825에 따라 다중 양자 우물 WDM DFB레이저를 사용하고, 순응한 등급 1 레이저입니다. 수신기 섹션은 광 헤더와 제한하는 후치 증폭기 IC에 탑재된 통합된 인듐갈륨비소 검출기 전치증폭기 (IDP)를 사용합니다. PECL 로직 인터페이스는 외부 회로와의 인터페이스를 단순화합니다.
상술
| 폼 팩터 | 1x9 | 비트율 (그비피스) | 1.25Gbps |
| 연결기 | 듀얼 SC, FC, 거리 | 최대 거리 | 40 킬로미터 |
| DOM | 부정 | 케이블 유형 | 단일모드 (SMF) |
| 보증 | 3년 | 온도 범위 |
상용 0 내지 70' Ｃ (32 내지 158' Ｆ) |
| 중심 파장 | 1270nm 내지 1610nm | 전원 전압 | 3.3V 또는 5V |
| 저장 온도 | -40 내지 85' Ｃ (-40 내지 185' Ｆ) | 총전류 | 300mA |
| 송신기 타입 | DFB | 수신기 유형 | 핀 |
| 광 출력 파워 | -5 내지 0dBm | RX 민감도 | <-24dbm> |
| 소광비 | >9dB | RX 과부담 | >-3dBm |
| 프로토콜 | IEEE802.3z | ||
특징
애플리케이션
명령 정보
| 부품번호 | TX(xx=) | 코네티컷. | 전압 | 임시. | 기술 |
| GT9-Cxx12-40C |
27=1270nm 29=1290nm 31=1310nm 33=1330nm 35=1350nm 37=1370nm 39=1390nm 41=1410nm 43=1430nm 45=1450nm 47=1470nm 49=1490nm 51=1510nm 53=1530nm 55=1550nm 57=1570nm 59=1590nm 61=1610nm |
SC | 3.3V/5V | 0 내지 70' Ｃ | 1x9 CWDM, 1.25Gbps, 40 킬로미터, SMF, SC, 3.3V/5V 상용 송수신기 |
| GT9-Cxx12-40I | SC | 3.3V/5V | -40 내지 85' Ｃ | 1x9 CWDM, 1.25Gbps, 40 킬로미터, SMF, SC, 3.3V/5V 인더스트리얼 송수신기 | |
| GT9-Cxx12-40C3 | SC | 3.3V | 0 내지 70' Ｃ | 1x9 CWDM, 1.25Gbps, 40 킬로미터, SMF, SC, 3.3V 상업적 송수신기 | |
| GT9-Cxx12-40I3 | SC | 3.3V | -40 내지 85' Ｃ | 1x9 CWDM, 1.25Gbps, 40 킬로미터, SMF, SC, 3.3V 산업적 송수신기 | |
| GT9-Cxx12-40C5 | SC | 5V | 0 내지 70' Ｃ | 1x9 CWDM, 1.25Gbps, 40 킬로미터, SMF, SC, 5V 상업적 송수신기 | |
| GT9-Cxx12-40I5 | SC | 5V | -40 내지 85' Ｃ | 1x9 CWDM, 1.25Gbps, 40 킬로미터, SMF, SC, 5V 산업적 송수신기 | |
| GT9-Cxx12-40CF | FC | 3.3V/5V | 0 내지 70' Ｃ | 1x9 CWDM, 1.25Gbps, 40 킬로미터, SMF, FC, 3.3V/5V 상용 송수신기 | |
| GT9-Cxx12-40IF | FC | 3.3V/5V | -40 내지 85' Ｃ | 1x9 CWDM, 1.25Gbps, 40 킬로미터, SMF, FC, 3.3V/5V 인더스트리얼 송수신기 | |
| GT9-Cxx12-40CF3 | FC | 3.3V | 0 내지 70' Ｃ | 1x9 CWDM, 1.25Gbps, 40 킬로미터, SMF, FC, 3.3V 상업적 송수신기 | |
| GT9-Cxx12-40IF3 | FC | 3.3V | -40 내지 85' Ｃ | 1x9 CWDM, 1.25Gbps, 40 킬로미터, SMF, FC, 3.3V 산업적 송수신기 | |
| GT9-Cxx12-40CF5 | FC | 5V | 0 내지 70' Ｃ | 1x9 CWDM, 1.25Gbps, 40 킬로미터, SMF, FC, 5V 상업적 송수신기 | |
| GT9-Cxx12-40IF5 | FC | 5V | -40 내지 85' Ｃ | 1x9 CWDM, 1.25Gbps, 40 킬로미터, SMF, FC, 5V 산업적 송수신기 | |
| GT9-Cxx12-40CT | 거리 | 3.3V/5V | 0 내지 70' Ｃ | 1x9 CWDM, 1.25Gbps, 40 킬로미터, SMF, ST, 3.3V/5V 상용 송수신기 | |
| GT9-Cxx12-40IT | 거리 | 3.3V/5V | -40 내지 85' Ｃ | 1x9 CWDM, 1.25Gbps, 40 킬로미터, SMF, ST, 3.3V/5V 인더스트리얼 송수신기 | |
| GT9-Cxx12-40CT3 | 거리 | 3.3V | 0 내지 70' Ｃ | 1x9 CWDM, 1.25Gbps, 40 킬로미터, SMF, ST, 3.3V 상업적 송수신기 | |
| GT9-Cxx12-40IT3 | 거리 | 3.3V | -40 내지 85' Ｃ | 1x9 CWDM, 1.25Gbps, 40 킬로미터, SMF, ST, 3.3V 산업적 송수신기 | |
| GT9-Cxx12-40CT5 | 거리 | 5V | 0 내지 70' Ｃ | 1x9 CWDM, 1.25Gbps, 40 킬로미터, SMF, ST, 5V 상업적 송수신기 | |
| GT9-Cxx12-40IT5 | 거리 | 5V | -40 내지 85' Ｃ | 1x9 CWDM, 1.25Gbps, 40 킬로미터, SMF, ST, 5V 산업적 송수신기 |
