제품 상세 정보:
|
| 제품 포장: | 1x9 CWDM | 자료 비율: | 1.25Gb/s |
|---|---|---|---|
| 한계: | 20 킬로미터 | 사고 방식: | 1270nm 내지 1610nm |
| 송신기 타입: | DFB | 접속구의 형태: | 두 부분으로 된 SC, 거리, FC |
| 섬유 방식: | 단일모드 | 키워드: | 1x9 1.25Gbps CWDM, 1610nm 20 킬로미터에 대한 1.25G 1270nm |
| 강조하다: | CWDM 1x9 송수신기,1.25Gbps 1x9 송수신기,PECL LVPECL 송수신기 모듈 |
||

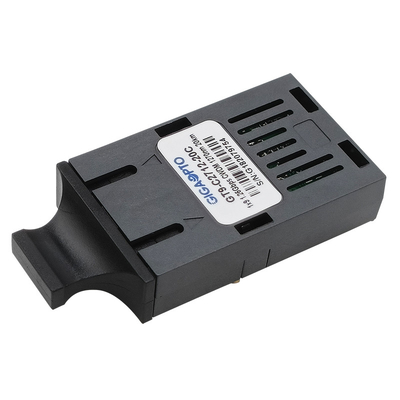

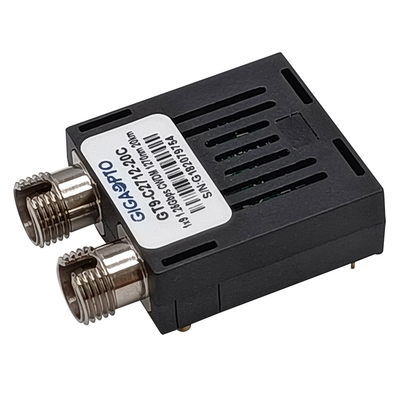

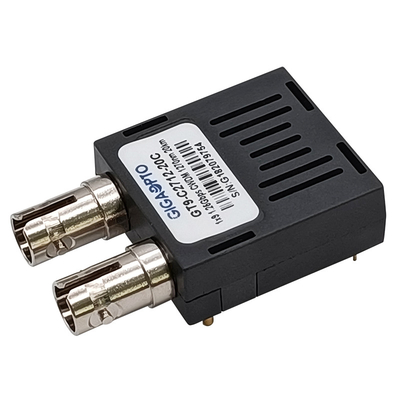

1.25Gbps 1x9 CWDM 1270nm 내지 1610nm SMF 20 킬로미터 두 부분으로 된 SC / ST / FC LVPECL PECL 송수신기 모듈
기술
GIGAOPTO의 GT9-Cxx12-20x 시리즈 단일 모드 송수신기는 기가비트 이더넷과 광섬유 채널과 같은 두 부분으로 된 광 데이터 통신을 위해 저 소비 전력, 고성능 CWDM 모듈입니다. 1270nm 내지 1610nm, 각각 20nm 단계로부터 이용가능한 18개의 중심 파장이 있습니다. 송신기 섹션 사용 다중 양자 우물 WDM DFB가 국제 안전 기준 IEC-60825에 따라 등급 1 레이저인 Ｒ에 레이저 광선을 쬡니다. 수신기 섹션은 광 헤더와 제한하는 후치 증폭기 IC에 탑재된 통합된 인듐갈륨비소 검출기 전치증폭기 (IDP)를 사용합니다. PECL 로직 인터페이스는 외부 회로와의 인터페이스를 단순화합니다.
상술
| 형태 필드 | 1x9 | 데이터 전송 속도 | 1250Mbps |
| 광 커넥터 | 두 부분으로 된 SC, FC, 거리 | 거리 | 20 킬로미터 |
| 디지털 진단 | 부정 | 매체 유형 | 단일모드 (SMF) |
| 보증 | 3년 | 대기 온도 |
상업적 0 내지 70' Ｃ 산업적 -40 내지 85' Ｃ |
| 중심 파장 | 1270nm 내지 1610nm | 전원 전압 | 3.3V 또는 5V |
| 납땜 온도 | <260> | 경향 | 280mA |
| 송신기 | DFB레이저 | 수신기 유형 | 핀 |
| 광 출력 파워 | -5 내지 0dBm | 민감도 | <-24dbm> |
| 소광비 | >9dB | 포화 | >-3dBm |
| 프로토콜 | ITU G.957, IEEE 802.3ah-2004 | ||
특징
애플리케이션
명령 정보
| 부품번호 | TX(xx=) | 코네티컷. | 전압 | 임시. | 기술 |
| GT9-Cxx12-20C |
27=1270nm 29=1290nm 31=1310nm 33=1330nm 35=1350nm 37=1370nm 39=1390nm 41=1410nm 43=1430nm 45=1450nm 47=1470nm 49=1490nm 51=1510nm 53=1530nm 55=1550nm 57=1570nm 59=1590nm 61=1610nm |
SC | 3.3V/5V | 0 내지 70' Ｃ | 1x9 CWDM, 1.25Gbps, 20 킬로미터, SMF, SC, 3.3V/5V 상용 송수신기 |
| GT9-Cxx12-20I | SC | 3.3V/5V | -40 내지 85' Ｃ | 1x9 CWDM, 1.25Gbps, 20 킬로미터, SMF, SC, 3.3V/5V 인더스트리얼 송수신기 | |
| GT9-Cxx12-20C3 | SC | 3.3V | 0 내지 70' Ｃ | 1x9 CWDM, 1.25Gbps, 20 킬로미터, SMF, SC, 3.3V 상업적 송수신기 | |
| GT9-Cxx12-20I3 | SC | 3.3V | -40 내지 85' Ｃ | 1x9 CWDM, 1.25Gbps, 20 킬로미터, SMF, SC, 3.3V 산업적 송수신기 | |
| GT9-Cxx12-20C5 | SC | 5V | 0 내지 70' Ｃ | 1x9 CWDM, 1.25Gbps, 20 킬로미터, SMF, SC, 5V 상업적 송수신기 | |
| GT9-Cxx12-20I5 | SC | 5V | -40 내지 85' Ｃ | 1x9 CWDM, 1.25Gbps, 20 킬로미터, SMF, SC, 5V 산업적 송수신기 | |
| GT9-Cxx12-20CF | FC | 3.3V/5V | 0 내지 70' Ｃ | 1x9 CWDM, 1.25Gbps, 20 킬로미터, SMF, FC, 3.3V/5V 상용 송수신기 | |
| GT9-Cxx12-20IF | FC | 3.3V/5V | -40 내지 85' Ｃ | 1x9 CWDM, 1.25Gbps, 20 킬로미터, SMF, FC, 3.3V/5V 인더스트리얼 송수신기 | |
| GT9-Cxx12-20CF3 | FC | 3.3V | 0 내지 70' Ｃ | 1x9 CWDM, 1.25Gbps, 20 킬로미터, SMF, FC, 3.3V 상업적 송수신기 | |
| GT9-Cxx12-20IF3 | FC | 3.3V | -40 내지 85' Ｃ | 1x9 CWDM, 1.25Gbps, 20 킬로미터, SMF, FC, 3.3V 산업적 송수신기 | |
| GT9-Cxx12-20CF5 | FC | 5V | 0 내지 70' Ｃ | 1x9 CWDM, 1.25Gbps, 20 킬로미터, SMF, FC, 5V 상업적 송수신기 | |
| GT9-Cxx12-20IF5 | FC | 5V | -40 내지 85' Ｃ | 1x9 CWDM, 1.25Gbps, 20 킬로미터, SMF, FC, 5V 산업적 송수신기 | |
| GT9-Cxx12-20CT | 거리 | 3.3V/5V | 0 내지 70' Ｃ | 1x9 CWDM, 1.25Gbps, 20 킬로미터, SMF, ST, 3.3V/5V 상용 송수신기 | |
| GT9-Cxx12-20IT | 거리 | 3.3V/5V | -40 내지 85' Ｃ | 1x9 CWDM, 1.25Gbps, 20 킬로미터, SMF, ST, 3.3V/5V 인더스트리얼 송수신기 | |
| GT9-Cxx12-20CT3 | 거리 | 3.3V | 0 내지 70' Ｃ | 1x9 CWDM, 1.25Gbps, 20 킬로미터, SMF, ST, 3.3V 상업적 송수신기 | |
| GT9-Cxx12-20IT3 | 거리 | 3.3V | -40 내지 85' Ｃ | 1x9 CWDM, 1.25Gbps, 20 킬로미터, SMF, ST, 3.3V 산업적 송수신기 | |
| GT9-Cxx12-20CT5 | 거리 | 5V | 0 내지 70' Ｃ | 1x9 CWDM, 1.25Gbps, 20 킬로미터, SMF, ST, 5V 상업적 송수신기 | |
| GT9-Cxx12-20IT5 | 거리 | 5V | -40 내지 85' Ｃ | 1x9 CWDM, 1.25Gbps, 20 킬로미터, SMF, ST, 5V 산업적 송수신기 |
