제품 상세 정보:
|
| 폼 팩터: | 1x9 | 속도: | 155Mb/s |
|---|---|---|---|
| 맥스 전송거리: | 40 킬로미터 | 사고 방식: | 1270nm 내지 1610nm |
| 레이저 유형: | DFB | 연결기: | 두 부분으로 된 SC, 거리, FC |
| 섬유 방식: | 단일모드 | 키워드: | 1x9 155Mbps CWDM, 40 킬로미터 광 전송부, 155M 1270nm에서 1610nm |
| 강조하다: | 155Mbps 1x9 광 전송부,CWDM 1x9 광 전송부,40 킬로미터 LVPECL 송수신기 |
||

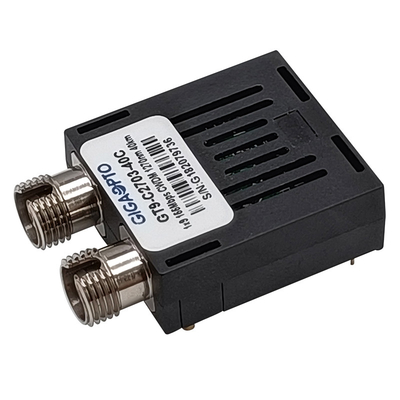

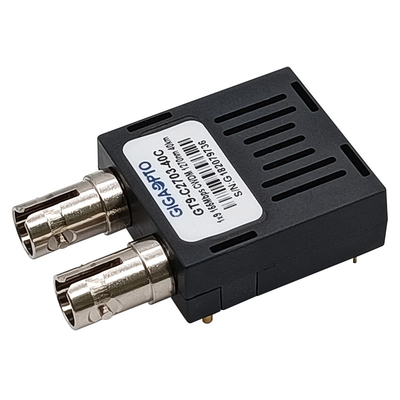

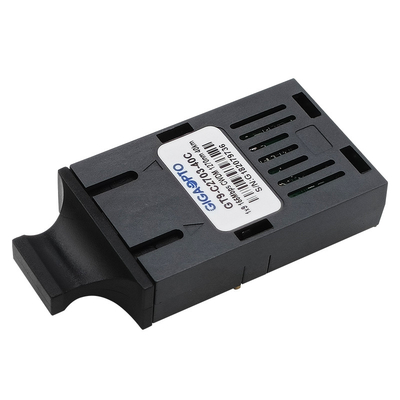

155Mbps 1x9 CWDM 1270nm 내지 1610nm SMF 40 킬로미터 송수신기 모듈 이중 통신 SC / ST / FC LVPECL PECL
기술
GIGAOPTO의 GT9-Cxx03-40x 시리즈 단일 모드 송수신기는 SONET OC-3 / SDH STM-1과 고속 이더넷과 같은 양방향이 일련 광 데이터 통신을 위한 자료 비율 최고 155Mbps를 지원한 저 소비 전력, 고성능 CWDM 1×9 모듈입니다. CWDM 1x9 발자국 섬유 광 전송부는 송신기 광학 서브 어셈블리, 광 수신용 서브 어셈블리와 전기적 서브-어셈블리로 구성됩니다. 각각 20nm 단계로, 1270nm부터 1610nm까지 18개의 중심 파장이 있습니다. 155Mb/s CWDM 1x9 송수신기는 등급 1 레이저 제품이 EN60825에 따른다는 것 입니다.
상술
| 폼 팩터 | 1x9 | 데이터 전송 속도 | 155Mbps |
| 광 커넥터 | SC, FC, 거리 | 한계 | 40 킬로미터 |
| DDM / DOM | 부정 | 케이블 유형 | 단일모드 (SMF) |
| 보증 | 3년 | 대기 온도 |
0 내지 70' Ｃ (32 내지 158' Ｆ) -40 내지 85' Ｃ (-40 내지 185' Ｆ) |
| 중심 파장 | 1270nm 내지 1610nm | 전원 전압 | 3.3V 또는 5V |
| 납땜 온도 | <260> | Icc | 300mA |
| 송신기 타입 | DFB | PD는 타이핑합니다 | 핀 |
| TX 광학력 | -5 내지 0dBm | RX 민감도 | <-34dbm> |
| ER | >9dB | RX 포화 | >-3dBm |
| 프로토콜 | IEEE802.3z, 로에스 | ||
특징
애플리케이션
명령 정보
| 부품번호 | TX(xx=) | 코네티컷. | 전압 | 임시. | 기술 |
| GT9-Cxx03-40C |
27=1270nm 29=1290nm 31=1310nm 33=1330nm 35=1350nm 37=1370nm 39=1390nm 41=1410nm 43=1430nm 45=1450nm 47=1470nm 49=1490nm 51=1510nm 53=1530nm 55=1550nm 57=1570nm 59=1590nm 61=1610nm |
SC | 3.3V/5V | 0 내지 70' Ｃ | 1x9 CWDM, 155Mbps, 40 킬로미터, SMF, SC, 3.3V/5V 상용 송수신기 |
| GT9-Cxx03-40I | SC | 3.3V/5V | -40 내지 85' Ｃ | 1x9 CWDM, 155Mbps, 40 킬로미터, SMF, SC, 3.3V/5V 인더스트리얼 송수신기 | |
| GT9-Cxx03-40C3 | SC | 3.3V | 0 내지 70' Ｃ | 1x9 CWDM, 155Mbps, 40 킬로미터, SMF, SC, 3.3V 상업적 송수신기 | |
| GT9-Cxx03-40I3 | SC | 3.3V | -40 내지 85' Ｃ | 1x9 CWDM, 155Mbps, 40 킬로미터, SMF, SC, 3.3V 산업적 송수신기 | |
| GT9-Cxx03-40C5 | SC | 5V | 0 내지 70' Ｃ | 1x9 CWDM, 155Mbps, 40 킬로미터, SMF, SC, 5V 상업적 송수신기 | |
| GT9-Cxx03-40I5 | SC | 5V | -40 내지 85' Ｃ | 1x9 CWDM, 155Mbps, 40 킬로미터, SMF, SC, 5V 산업적 송수신기 | |
| GT9-Cxx03-40CF | FC | 3.3V/5V | 0 내지 70' Ｃ | 1x9 CWDM, 155Mbps, 40 킬로미터, SMF, FC, 3.3V/5V 상용 송수신기 | |
| GT9-Cxx03-40IF | FC | 3.3V/5V | -40 내지 85' Ｃ | 1x9 CWDM, 155Mbps, 40 킬로미터, SMF, FC, 3.3V/5V 인더스트리얼 송수신기 | |
| GT9-Cxx03-40CF3 | FC | 3.3V | 0 내지 70' Ｃ | 1x9 CWDM, 155Mbps, 40 킬로미터, SMF, FC, 3.3V 상업적 송수신기 | |
| GT9-Cxx03-40IF3 | FC | 3.3V | -40 내지 85' Ｃ | 1x9 CWDM, 155Mbps, 40 킬로미터, SMF, FC, 3.3V 산업적 송수신기 | |
| GT9-Cxx03-40CF5 | FC | 5V | 0 내지 70' Ｃ | 1x9 CWDM, 155Mbps, 40 킬로미터, SMF, FC, 5V 상업적 송수신기 | |
| GT9-Cxx03-40IF5 | FC | 5V | -40 내지 85' Ｃ | 1x9 CWDM, 155Mbps, 40 킬로미터, SMF, FC, 5V 산업적 송수신기 | |
| GT9-Cxx03-40CT | 거리 | 3.3V/5V | 0 내지 70' Ｃ | 1x9 CWDM, 155Mbps, 40 킬로미터, SMF, ST, 3.3V/5V 상용 송수신기 | |
| GT9-Cxx03-40IT | 거리 | 3.3V/5V | -40 내지 85' Ｃ | 1x9 CWDM, 155Mbps, 40 킬로미터, SMF, ST, 3.3V/5V 인더스트리얼 송수신기 | |
| GT9-Cxx03-40CT3 | 거리 | 3.3V | 0 내지 70' Ｃ | 1x9 CWDM, 155Mbps, 40 킬로미터, SMF, ST, 3.3V 상업적 송수신기 | |
| GT9-Cxx03-40IT3 | 거리 | 3.3V | -40 내지 85' Ｃ | 1x9 CWDM, 155Mbps, 40 킬로미터, SMF, ST, 3.3V 산업적 송수신기 | |
| GT9-Cxx03-40CT5 | 거리 | 5V | 0 내지 70' Ｃ | 1x9 CWDM, 155Mbps, 40 킬로미터, SMF, ST, 5V 상업적 송수신기 | |
| GT9-Cxx03-40IT5 | 거리 | 5V | -40 내지 85' Ｃ | 1x9 CWDM, 155Mbps, 40 킬로미터, SMF, ST, 5V 산업적 송수신기 |
