제품 상세 정보:
|
| 형태 필드: | 1x9 CWDM | 맥스 자료 비율: | 155Mb/s |
|---|---|---|---|
| 케이블 길이: | 20 킬로미터 | 중심 파장: | 1270nm 내지 1610nm |
| LD는 타이핑합니다: | DFB | 인터페이스: | 두 부분으로 된 SC, 거리, FC |
| 매체: | 단일모드 | 키워드: | 1x9 155Mbps CWDM, 20 킬로미터 광 전송부, 1610nm CWDM에 대한 1270nm |
| 강조하다: | 1x9 SMF 송수신기 모듈,1610nm SMF 송수신기 모듈,20 킬로미터 송수신기 |
||

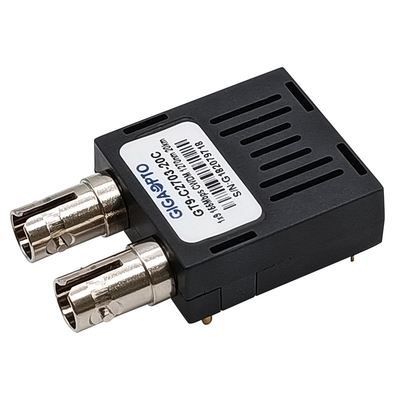

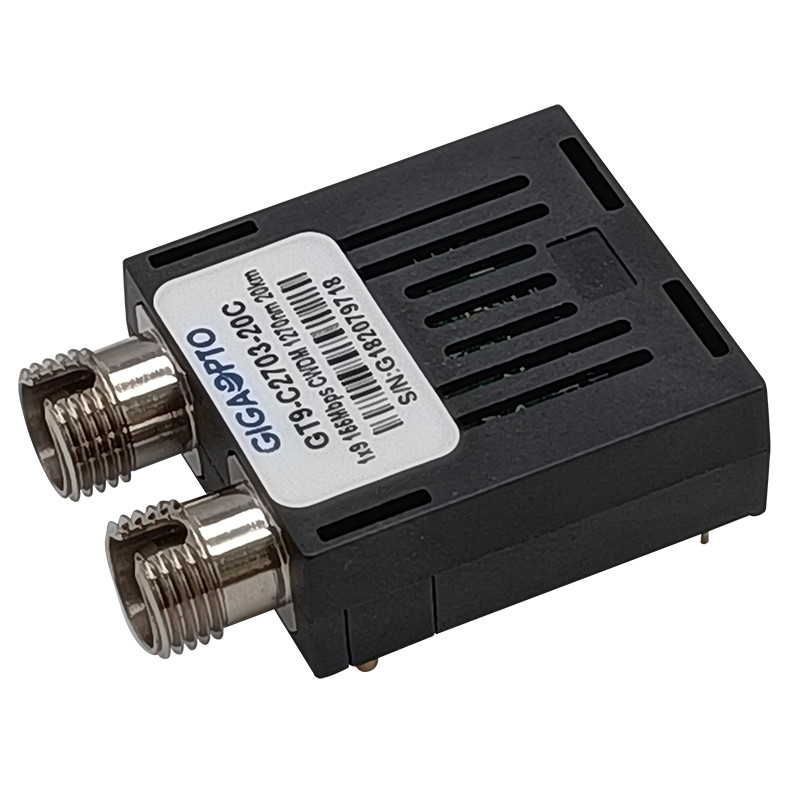

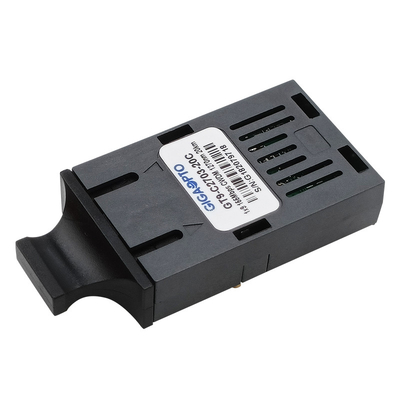

155Mbps 1x9 CWDM 1270nm 내지 1610nm SMF 20 킬로미터 송수신기 모듈 이중 통신 SC / ST / FC LVPECL PECL
기술
GIGAOPTO의 GT9-Cxx03-20x 시리즈 단일 모드 송수신기는 고성능, 기가비트 이더넷으로 순응한 비용 효과적 CWDM 모듈이고 IEEE-802.3의 기준입니다. 송수신기 일련은 155Mb/s 이하 자료 비율을 요구하는 고속 이더넷과 SDH STM-1/SONET OC-3 응용을 위해 설계됩니다.
1x9 CWDM 송수신기는 복합적 광학망에게 고성능, 높은 BIS 대역폭 통신 솔루션을 제공합니다. 1270nm 내지 1610nm, 각각 20nm 단계로부터 이용가능한 18개의 중심 파장이 있습니다. 송신기는 대단히 믿을 만한 CWDM DFB레이저를 사용하고 수신기가 효율적 잉아아스 PIN 포토다이오드를 사용합니다. 송수신기는 우수한 면역과 신뢰성을 가지고 있습니다.
상술
| 패키지 | 1x9 CWDM | 데이터 링크 | 155Mbps |
| 광 커넥터 | 두 부분으로 된 SC, FC, 거리 | 거리 | 20 킬로미터 |
| DDM | 부정 | 케이블 유형 | 단일모드 (SMF) |
| 보증 | 3년 | 상업적 온도 | 0 내지 70' Ｃ (32 내지 158' Ｆ) |
| 중심 파장 | 1270nm 내지 1610nm | 전원 전압 | 3.3V 또는 5V |
| 납땜 온도 | <260> | 저장 온도 | -40 내지 85' Ｃ (-40 내지 185' Ｆ) |
| 광학 구성 요소 | DFB | 수신기 유형 | 핀 |
| 평균 출력 전력 | -5 내지 0dBm | 수신기 SEN. | <-34dbm> |
| 소광비 | >9dB | RX 과부담 | >-3dBm |
| 프로토콜 | IEEE802.3z, 로에스 | ||
특징
애플리케이션
명령 정보
| 부품번호 | TX(xx=) | 코네티컷. | 전압 | 임시. | 기술 |
| GT9-Cxx03-20C |
27=1270nm 29=1290nm 31=1310nm 33=1330nm 35=1350nm 37=1370nm 39=1390nm 41=1410nm 43=1430nm 45=1450nm 47=1470nm 49=1490nm 51=1510nm 53=1530nm 55=1550nm 57=1570nm 59=1590nm 61=1610nm |
SC | 3.3V/5V | 0 내지 70' Ｃ | 1x9 CWDM, 155Mbps, 20 킬로미터, SMF, SC, 3.3V/5V 상용 송수신기 |
| GT9-Cxx03-20I | SC | 3.3V/5V | -40 내지 85' Ｃ | 1x9 CWDM, 155Mbps, 20 킬로미터, SMF, SC, 3.3V/5V 인더스트리얼 송수신기 | |
| GT9-Cxx03-20C3 | SC | 3.3V | 0 내지 70' Ｃ | 1x9 CWDM, 155Mbps, 20 킬로미터, SMF, SC, 3.3V 상업적 송수신기 | |
| GT9-Cxx03-20I3 | SC | 3.3V | -40 내지 85' Ｃ | 1x9 CWDM, 155Mbps, 20 킬로미터, SMF, SC, 3.3V 산업적 송수신기 | |
| GT9-Cxx03-20C5 | SC | 5V | 0 내지 70' Ｃ | 1x9 CWDM, 155Mbps, 20 킬로미터, SMF, SC, 5V 상업적 송수신기 | |
| GT9-Cxx03-20I5 | SC | 5V | -40 내지 85' Ｃ | 1x9 CWDM, 155Mbps, 20 킬로미터, SMF, SC, 5V 산업적 송수신기 | |
| GT9-Cxx03-20CF | FC | 3.3V/5V | 0 내지 70' Ｃ | 1x9 CWDM, 155Mbps, 20 킬로미터, SMF, FC, 3.3V/5V 상용 송수신기 | |
| GT9-Cxx03-20IF | FC | 3.3V/5V | -40 내지 85' Ｃ | 1x9 CWDM, 155Mbps, 20 킬로미터, SMF, FC, 3.3V/5V 인더스트리얼 송수신기 | |
| GT9-Cxx03-20CF3 | FC | 3.3V | 0 내지 70' Ｃ | 1x9 CWDM, 155Mbps, 20 킬로미터, SMF, FC, 3.3V 상업적 송수신기 | |
| GT9-Cxx03-20IF3 | FC | 3.3V | -40 내지 85' Ｃ | 1x9 CWDM, 155Mbps, 20 킬로미터, SMF, FC, 3.3V 산업적 송수신기 | |
| GT9-Cxx03-20CF5 | FC | 5V | 0 내지 70' Ｃ | 1x9 CWDM, 155Mbps, 20 킬로미터, SMF, FC, 5V 상업적 송수신기 | |
| GT9-Cxx03-20IF5 | FC | 5V | -40 내지 85' Ｃ | 1x9 CWDM, 155Mbps, 20 킬로미터, SMF, FC, 5V 산업적 송수신기 | |
| GT9-Cxx03-20CT | 거리 | 3.3V/5V | 0 내지 70' Ｃ | 1x9 CWDM, 155Mbps, 20 킬로미터, SMF, ST, 3.3V/5V 상용 송수신기 | |
| GT9-Cxx03-20IT | 거리 | 3.3V/5V | -40 내지 85' Ｃ | 1x9 CWDM, 155Mbps, 20 킬로미터, SMF, ST, 3.3V/5V 인더스트리얼 송수신기 | |
| GT9-Cxx03-20CT3 | 거리 | 3.3V | 0 내지 70' Ｃ | 1x9 CWDM, 155Mbps, 20 킬로미터, SMF, ST, 3.3V 상업적 송수신기 | |
| GT9-Cxx03-20IT3 | 거리 | 3.3V | -40 내지 85' Ｃ | 1x9 CWDM, 155Mbps, 20 킬로미터, SMF, ST, 3.3V 산업적 송수신기 | |
| GT9-Cxx03-20CT5 | 거리 | 5V | 0 내지 70' Ｃ | 1x9 CWDM, 155Mbps, 20 킬로미터, SMF, ST, 5V 상업적 송수신기 | |
| GT9-Cxx03-20IT5 | 거리 | 5V | -40 내지 85' Ｃ | 1x9 CWDM, 155Mbps, 20 킬로미터, SMF, ST, 5V 산업적 송수신기 |
