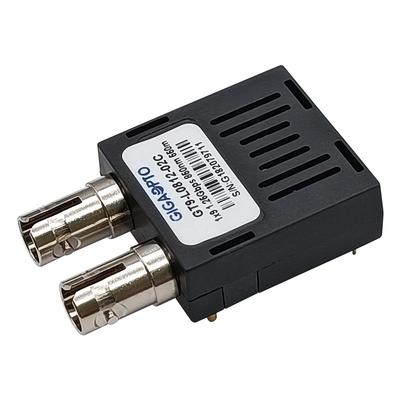

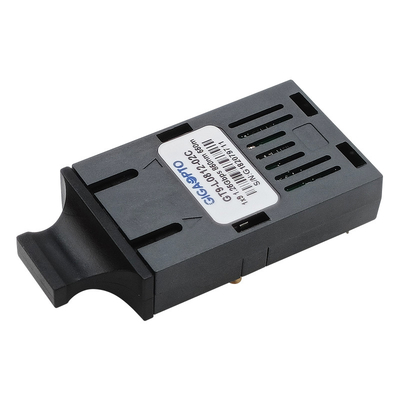

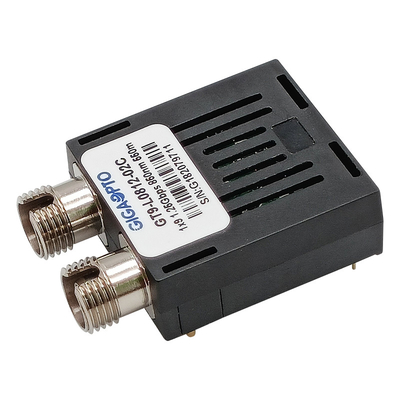

1.25Gbps 1x9 850nm MMF 550m 이중 통신 SC / FC / 거리 송수신기 모듈 LVPECL PECL

1.25Gbps 1x9 850nm MMF 550m 이중 통신 SC / FC / 거리 송수신기 모듈 LVPECL PECL
1.25Gbps 1x9 850nm MMF 550m 이중 통신 SC / FC / 거리 송수신기 모듈 LVPECL PECL 1.25Gbps 1x9 850nm MMF 550m 이중 통신 SC / FC / 거리 송수신기 모듈 LVPECL PECL 1.25Gbps 1x9 850nm MMF 550m 이중 통신 SC / FC / 거리 송수신기 모듈 LVPECL PECL

큰 이미지 :  1.25Gbps 1x9 850nm MMF 550m 이중 통신 SC / FC / 거리 송수신기 모듈 LVPECL PECL

제품 상세 정보:
원래 장소: 센즈헨, 중국
브랜드 이름: GIGAOPTO
인증: CE, FCC, ROHS, ISO9001, ISO14000, MSDS, REACH, CP65, TUV, UL
모델 번호: GT9-L0812-02C
결제 및 배송 조건:
최소 주문 수량: 1 PC
가격: negotiable
포장 세부 사항: 단일 패키지, 트레이 당 10 또는 20 PC, 박스 당 30 또는 50 또는 100 PC, 400 또는 통 당 600 PC
배달 시간: 1-5일
지불 조건: 전신환, 웨스턴 유니온
공급 능력: 100,000 PC /month

1.25Gbps 1x9 850nm MMF 550m 이중 통신 SC / FC / 거리 송수신기 모듈 LVPECL PECL

설명
형태 필드: 1x9 맥스 자료 비율: 1.25Gbps
맥스 한계: 0.55KM 중심 파장: 850nm
광학 구성 요소: VCSEL 850nm 연결기: 두 부분으로 된 SC, 거리, FC
파이버 모드: 다중-모드 키워드: 1x9 1.25Gbps 850nm 550m, 1x9 광 전송부, 1.25G 1x9 다중-모드

1.25Gbps 1x9 송수신기 모듈 두 부분으로 된 SC 거리 FC 850nm MMF 550m LVPECL PECL





기술



GIGAOPTO의 GT9-L0812-02x 시리즈 다중 모드 송수신기는 그러한 기가비트 이더넷과 섬유가 보낸 양방향이 일련 광 데이터 통신을 위해 저 소비 전력, 고성능 모듈입니다. 1x9 송수신기는 1.25Gb/s의 최대 데이터 전송율을 지원하고, 멀티 모드 파이버의 설계를 했고 550m의 최대 전송거리로 850nm의 공칭 파장에 작동합니다.

1x9 송수신기는 3가지 부문으로 구성됩니다 : 송신기와 광학 서브어셈블리 수신기, 전기적 서브-어셈블리와 두 부분으로 된 SC 또는 ST 또는 FC 커넥터 콘센트를 통합시키는 패키지 하우징.





상술



제품 포장 1x9 맥스 자료 비율 (그비피스) 1.25Gb/s
광 커넥터 두 부분으로 된 SC, FC, 거리 한계 550m
DDM / DOM 부정 매체 멀티 모드 파이버
중심 파장 850nm 온도 0 내지 70' C (32 내지 158' F)
납땜 온도 <260>전원 전압 3.3V 또는 5V
레이저 유형 VCSEL PD는 타이핑합니다
송신기 전력 -9 ~ -3 데이터 베이스 관리 프로그램 민감도 <-18dbm>
ER >9dB 과부담 >-3dBm
프로토콜 IEEE802.3z, SFF-8472, 국제 전기통신 규격 위원회 G.957





특징



  • 산업 기준 1x9 발자국
  • 차별적 LVPECL / PECL 입력과 출력
  • 3.3V / 5.0V 전원 공급기를 선발하세요
  • LVPECL / PECL 신호 검출 출력
  • 850nm VCSEL 레이저 다이오드 송신기
  • 50/125m MMF 에 최고 5.5까지 킬로미터
  • 이중 통신 SC / FC / ST 연결기
  • 세척할 수 있는 솔더링 가능하고 수성인 물결
  • 등급 1 FDA와 순응한 IEC60825-1 레이저 안전
  • RoHS6 순응성
  • 운용 케이스 온도 : 표준 : 산업적인 0C~+70C : -40C~+85C





애플리케이션



  • WDM 1250 Mb / S 링크
  • SONET / SDH 장비 내부연락
  • 기가비트 이서넷 링크
  • 인터페이스를 바꾸기 위해 전환하세요



명령 정보



부품번호 기술
GT9-L0812-02C 1x9 송수신기 모듈, 1.25Gbps, SC, 멀티 모드 850nm 550m, 3.3V/5V, 70' C에 대한 0
GT9-L0812-02CF 1x9 송수신기 모듈, 1.25Gbps, FC, 멀티 모드 850nm 550m, 3.3V/5V, 70' C에 대한 0
GT9-L0812-02CT 1x9 송수신기 모듈, 1.25Gbps, 거리, 멀티 모드 850nm 550m, 3.3V/5V, 70' C에 대한 0
GT9-L0812-02I 1x9 송수신기 모듈, 1.25Gbps, SC, 멀티 모드 850nm 550m, 3.3V/5V, 85' C에 대한 -40
GT9-L0812-02IF 1x9 송수신기 모듈, 1.25Gbps, FC, 멀티 모드 850nm 550m, 3.3V/5V, 85' C에 대한 -40
GT9-L0812-02IT 1x9 송수신기 모듈, 1.25Gbps, 거리, 멀티 모드 850nm 550m, 3.3V/5V, 85' C에 대한 -40
GT9-L0812-02C3 1x9 송수신기 모듈, 1.25Gbps, SC, 멀티 모드 850nm 550m, 3.3V, 70' C에 대한 0
GT9-L0812-02CF3 1x9 송수신기 모듈, 1.25Gbps, FC, 멀티 모드 850nm 550m, 3.3V, 70' C에 대한 0
GT9-L0812-02CT3 1x9 송수신기 모듈, 1.25Gbps, 거리, 멀티 모드 850nm 550m, 3.3V, 70' C에 대한 0
GT9-L0812-02I3 1x9 송수신기 모듈, 1.25Gbps, SC, 멀티 모드 850nm 550m, 3.3V,-40 내지 85' C
GT9-L0812-02IF3 1x9 송수신기 모듈, 1.25Gbps, FC, 멀티 모드 850nm 550m, 3.3V,-40 내지 85' C
GT9-L0812-02IT3 1x9 송수신기 모듈, 1.25Gbps, 거리, 멀티 모드 850nm 550m, 3.3V, 85' C에 대한 -40
GT9-L0812-02C5 1x9 송수신기 모듈, 1.25Gbps, SC, 멀티 모드 850nm 550m, 5V, 70' C에 대한 0
GT9-L0812-02CF5 1x9 송수신기 모듈, 1.25Gbps, FC, 멀티 모드 850nm 550m, 5V, 70' C에 대한 0
GT9-L0812-02CT5 1x9 송수신기 모듈, 1.25Gbps, 거리, 멀티 모드 850nm 550m, 5V, 70' C에 대한 0
GT9-L0812-02I5 1x9 송수신기 모듈, 1.25Gbps, SC, 멀티 모드 850nm 550m, 5V, 85' C에 대한 -40
GT9-L0812-02IF5 1x9 송수신기 모듈, 1.25Gbps, FC, 멀티 모드 850nm 550m, 5V, 85' C에 대한 -40
GT9-L0812-02IT5

1x9 송수신기 모듈, 1.25Gbps, 거리, 멀티 모드 850nm 550m, 5V, 85' C에 대한 -40





핀 정의



1.25Gbps 1x9 850nm MMF 550m 이중 통신 SC / FC / 거리 송수신기 모듈 LVPECL PECL 0





전형적인 애플리케이션은 순회합니다



1.25Gbps 1x9 850nm MMF 550m 이중 통신 SC / FC / 거리 송수신기 모듈 LVPECL PECL 1

주기 1 : 동작 전압 : 3.3V

기록 2 : 3.3V, R1=R3=R5=R7=130R, R2=R4=R6=R8=82R, R9=270R





패키지 아웃라인

차원은 밀리미터에 있습니다. 그렇지 않았다면 상세화되지 않는다면 모든 차원은 ±0.1mm입니다. (유닛 : 밀리미터)



1.25Gbps 1x9 850nm MMF 550m 이중 통신 SC / FC / 거리 송수신기 모듈 LVPECL PECL 2
