제품 상세 정보:
|
| 형태 필드: | 1x9 | 데이터 링크: | 155Mb/s |
|---|---|---|---|
| 케이블 길이: | 20 킬로미터 | 중심 파장: | 1310nm |
| 레이저 유형: | FP | 광 커넥터: | 두 부분으로 된 SC, 거리, FC |
| 케이블 유형: | SMF | 키워드: | 1x9 155Mbps 1310nm, 1x9 20 킬로미터 광 전송부, 1x9 한 개의 모데오틱 모듈 |

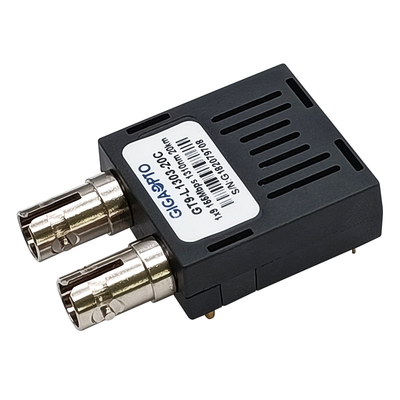

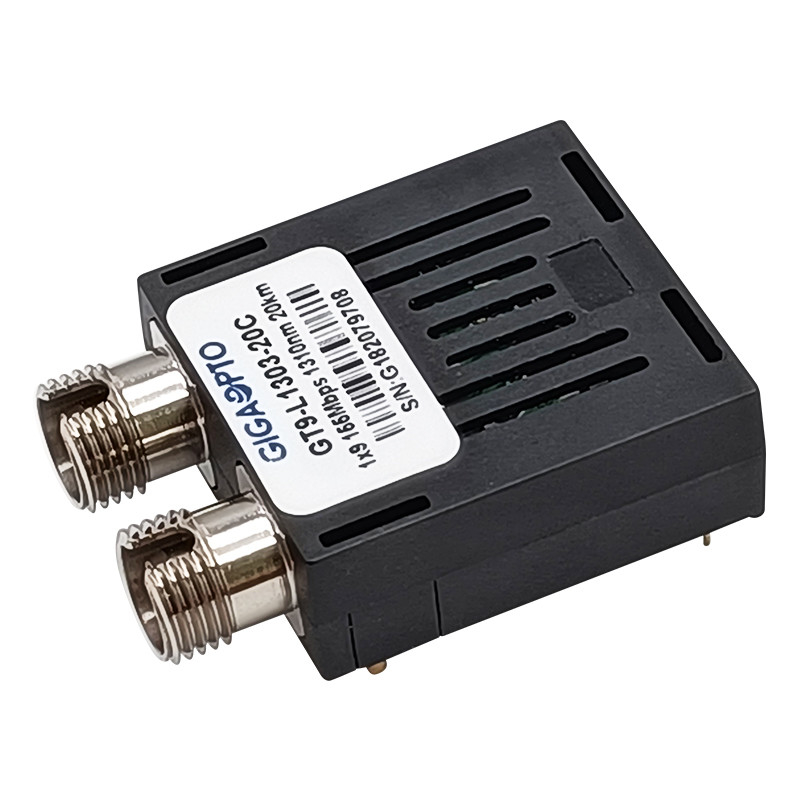

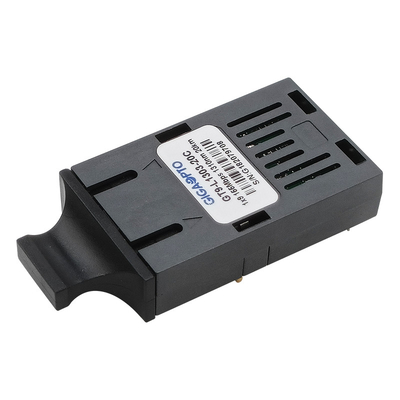

155Mbps 1310nm 1x9 송수신기 모듈 SMF 20 킬로미터 두 부분으로 된 SC / ST / FC LVPECL PECL
기술
GIGAOPTO의 GT9-L1303-20x 시리즈 단일 모드 송수신기는 SONET OC-3 / SDH STM-1과 고속 이더넷과 같은 양방향이 일련 광 데이터 통신을 위해 저 소비 전력, 고성능 모듈입니다. 이 시리즈 1x9 송수신기 모듈은 1310nm의 공칭 파장에 있는 단일모드 섬유 위에서 최고 20까지 킬로미터 전송거리를 지원합니다.
송신기는 1310nm FP 레이저를 통합시키고 발광 신호와 수신기로 PECL 자료를 변환하는 드라이버가 발광 신호를 확대되고 PECL 호환 데이터로 재생되는 전류로 변환시키는 InGaAs/InP PIN 포토다이오드를 통합시킵니다.
이 단일모드 송수신기는 IEC 60825에 따른 등급 1 레이저 제품입니다.
상술
| 제품 포장 | 1x9 | 자료 비율 (Mb/s) | 155Mb/s |
| 연결기 | 두 부분으로 된 SC, FC, 거리 | 한계 | 20 킬로미터 |
| DDM / DOM | 부정 | 매체 | 단일모드 섬유 |
| 보증 | 3년 | 작동 온도 |
상용 0 내지 70' Ｃ (32 내지 158' Ｆ) |
| 중심 파장 | 1310nm | 전원 전압 | 3.3V 또는 5V |
| 납땜 온도 | <260> | 경향 | 300mA |
| LD는 타이핑합니다 | FP | 광검파기 | 핀 |
| 광 출력 파워 | -15 내지 -8dBm | 민감도 | <-34dbm> |
| ER | >9dB | 과부담 | >-3dBm |
| 프로토콜 | 순응한 국제 전기통신 규격 위원회 G.957 | ||
특징
애플리케이션
명령 정보
| 부품번호 | 기술 |
| GT9-L1303-20C | 1x9 송수신기 모듈, 155Mbps, SC, 단일모드 1310nm 20 킬로미터, 3.3V/5V, 70' Ｃ에 대한 0 |
| GT9-L1303-20CF | 1x9 송수신기 모듈, 155Mbps, FC, 단일모드 1310nm 20 킬로미터, 3.3V/5V, 70' Ｃ에 대한 0 |
| GT9-L1303-20CT | 1x9 송수신기 모듈, 155Mbps, ST, 단일모드 1310nm 20 킬로미터, 3.3V/5V, 70' Ｃ에 대한 0 |
| GT9-L1303-20I | 1x9 송수신기 모듈, 155Mbps, SC, 단일모드 1310nm 20 킬로미터, 3.3V/5V, 85' Ｃ에 대한 -40 |
| GT9-L1303-20IF | 1x9 송수신기 모듈, 155Mbps, FC, 단일모드 1310nm 20 킬로미터, 3.3V/5V, 85' Ｃ에 대한 -40 |
| GT9-L1303-20IT | 1x9 송수신기 모듈, 155Mbps, ST, 단일모드 1310nm 20 킬로미터, 3.3V/5V, 85' Ｃ에 대한 -40 |
| GT9-L1303-20C3 | 1x9 송수신기 모듈, 155Mbps, SC, 단일모드 1310nm 20 킬로미터, 3.3V, 70' Ｃ에 대한 0 |
| GT9-L1303-20CF3 | 1x9 송수신기 모듈, 155Mbps, FC, 단일모드 1310nm 20 킬로미터, 3.3V, 70' Ｃ에 대한 0 |
| GT9-L1303-20CT3 | 1x9 송수신기 모듈, 155Mbps, ST, 단일모드 1310nm 20 킬로미터, 3.3V, 70' Ｃ에 대한 0 |
| GT9-L1303-20I3 | 1x9 송수신기 모듈, 155Mbps, 단일모드 1310nm 20 킬로미터인 SC, 85' Ｃ에 대한 3.3V,-40 |
| GT9-L1303-20IF3 | 1x9 송수신기 모듈, 155Mbps, 단일모드 1310nm 20 킬로미터인 FC, 85' Ｃ에 대한 3.3V,-40 |
| GT9-L1303-20IT3 | 1x9 송수신기 모듈, 155Mbps, ST, 단일모드 1310nm 20 킬로미터, 3.3V, 85' Ｃ에 대한 -40 |
| GT9-L1303-20C5 | 1x9 송수신기 모듈, 155Mbps, SC, 단일모드 1310nm 20 킬로미터, 5V, 70' Ｃ에 대한 0 |
| GT9-L1303-20CF5 | 1x9 송수신기 모듈, 155Mbps, FC, 단일모드 1310nm 20 킬로미터, 5V, 70' Ｃ에 대한 0 |
| GT9-L1303-20CT5 | 1x9 송수신기 모듈, 155Mbps, ST, 단일모드 1310nm 20 킬로미터, 5V, 70' Ｃ에 대한 0 |
| GT9-L1303-20I5 | 1x9 송수신기 모듈, 155Mbps, SC, 단일모드 1310nm 20 킬로미터, 5V, 85' Ｃ에 대한 -40 |
| GT9-L1303-20IF5 | 1x9 송수신기 모듈, 155Mbps, FC, 단일모드 1310nm 20 킬로미터, 5V, 85' Ｃ에 대한 -40 |
| GT9-L1303-20IT5 | 1x9 송수신기 모듈, 155Mbps, ST, 단일모드 1310nm 20 킬로미터, 5V, 85' Ｃ에 대한 -40 |
핀 정의
전형적인 애플리케이션은 순회합니다
주기 1 : 동작 전압 : 3.3V 또는 5V
기록 2 : 3.3V, R1=R3=R5=R7=130R, R2=R4=R6=R8=82R, R9=270R
기록 3 : 5V, R1=R3=R5=R7=82R, R2=R4=R6=R8=130R, R9=510R
패키지 아웃라인
차원은 밀리미터에 있습니다. 그렇지 않았다면 상세화되지 않는다면 모든 차원은 ±0.1mm입니다. (유닛 : 밀리미터)
