제품 상세 정보:
|
| 제품 포장: | 1x9 | 데이터 링크: | 155Mb/s |
|---|---|---|---|
| 최대 링크 길이: | 2 킬로미터 | 중심 파장: | 850nm |
| 송신기 타입: | VCSEL | 연결기: | 두 부분으로 된 SC, 거리, FC |
| 매체 유형: | 멀티 모드 | 키워드: | 1x9 155Mbps 850nm 2 킬로미터, 155M 1x9 멀티 모드 |
| 강조하다: | 155Mbps 1x9 광 전송부,2 킬로미터 1x9 광 전송부,850nm LVPECL 송수신기 |
||

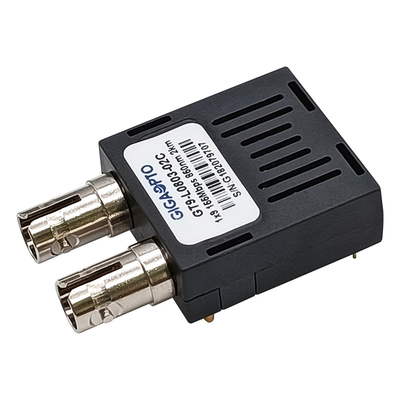

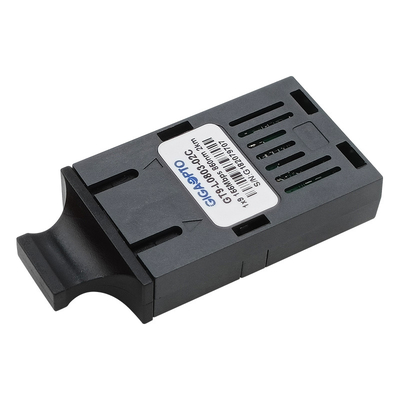

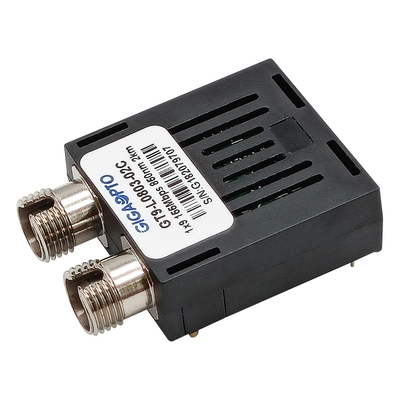

155Mbps 1x9 송수신기 모듈 850nm MMF 2 킬로미터 두 부분으로 된 SC / ST / FC LVPECL / PECL
기술
GIGAOPTO의 GT9-L0803-02x 시리즈 다중 모드 송수신기는 SONET OC-3 / SDH STM-1과 고속 이더넷과 같은 두 부분으로 된 광 데이터 통신을 위해 저 소비 전력, 높은 성능 모듈입니다. 이 시리즈 1x9 송수신기 모듈은 850nm의 공칭 파장에 있는 멀티 모드 파이버 위에서 2 킬로미터 전송거리를 제공합니다. 모듈은 받기 위한 2 회로를 통합하고, 송신하, 1×9 패키지를 채택하고 한 개의 +3.3V /+5V 전원 공급기를 사용합니다.
송신기 섹션은 국제 안전 기준 IEC-60825에 따라 다중 양자 우물 VCSEL 레이저를 사용하고, 순응한 등급 1 레이저입니다. 수신기 섹션은 광 헤더와 제한하는 후치 증폭기 IC에 탑재된 통합된 인듐갈륨비소 검출기 전치증폭기 (IDP)를 사용합니다. PECL 로직 인터페이스는 외부 회로와의 인터페이스를 단순화합니다.
상술
| 폼 팩터 | 1x9 | 속도 | 155 Mb / Ｓ |
| 연결기 | 두 부분으로 된 SC, FC, 거리 | 전송거리 | 2 킬로미터 |
| 디지털 진단 | 지원받지 않습니다 | 케이블 유형 | MMF |
| 보증 | 3년 | 작동 온도 |
상용 0 내지 70' Ｃ (32 내지 158' Ｆ) |
| 사고 방식 | 850nm | 공급 전압 | 3.3V 또는 5.0V |
| 납땜 조건 | < 260=""> | 공급전류 | 250mA |
| 광학 구성 요소 | VCSEL | 광검파기 | 핀 |
| 송신기 출력 전력 | -10 ~ -3 데이터 베이스 관리 프로그램 | RX SEN. | <-30dbm> |
| 소광비 | >10dB | 광 입력 전력 | >-3dBm |
| 프로토콜 | 국제 전기통신 규격 위원회 G.957 | ||
특징
애플리케이션
명령 정보
| 부품번호 | 기술 |
| GT9-L0803-02C | 1x9 송수신기 모듈, 155Mbps, SC, 멀티 모드 850nm 2 킬로미터, 3.3V/5V, 70' Ｃ에 대한 0 |
| GT9-L0803-02CF | 1x9 송수신기 모듈, 155Mbps, FC, 멀티 모드 850nm 2 킬로미터, 3.3V/5V, 70' Ｃ에 대한 0 |
| GT9-L0803-02CT | 1x9 송수신기 모듈, 155Mbps, ST, 멀티 모드 850nm 2 킬로미터, 3.3V/5V, 70' Ｃ에 대한 0 |
| GT9-L0803-02I | 1x9 송수신기 모듈, 155Mbps, SC, 멀티 모드 850nm 2 킬로미터, 3.3V/5V, 85' Ｃ에 대한 -40 |
| GT9-L0803-02IF | 1x9 송수신기 모듈, 155Mbps, FC, 멀티 모드 850nm 2 킬로미터, 3.3V/5V, 85' Ｃ에 대한 -40 |
| GT9-L0803-02IT | 1x9 송수신기 모듈, 155Mbps, ST, 멀티 모드 850nm 2 킬로미터, 3.3V/5V, 85' Ｃ에 대한 -40 |
| GT9-L0803-02C3 | 1x9 송수신기 모듈, 155Mbps, SC, 멀티 모드 850nm 2 킬로미터, 3.3V, 70' Ｃ에 대한 0 |
| GT9-L0803-02CF3 | 1x9 송수신기 모듈, 155Mbps, FC, 멀티 모드 850nm 2 킬로미터, 3.3V, 70' Ｃ에 대한 0 |
| GT9-L0803-02CT3 | 1x9 송수신기 모듈, 155Mbps, ST, 멀티 모드 850nm 2 킬로미터, 3.3V, 70' Ｃ에 대한 0 |
| GT9-L0803-02I3 | 1x9 송수신기 모듈, 155Mbps, 멀티 모드 850nm 2 킬로미터인 SC, 85' Ｃ에 대한 3.3V,-40 |
| GT9-L0803-02IF3 | 1x9 송수신기 모듈, 155Mbps, 멀티 모드 850nm 2 킬로미터인 FC, 85' Ｃ에 대한 3.3V,-40 |
| GT9-L0803-02IT3 | 1x9 송수신기 모듈, 155Mbps, ST, 멀티 모드 850nm 2 킬로미터, 3.3V, 85' Ｃ에 대한 -40 |
| GT9-L0803-02C5 | 1x9 송수신기 모듈, 155Mbps, SC, 멀티 모드 850nm 2 킬로미터, 5V, 70' Ｃ에 대한 0 |
| GT9-L0803-02CF5 | 1x9 송수신기 모듈, 155Mbps, FC, 멀티 모드 850nm 2 킬로미터, 5V, 70' Ｃ에 대한 0 |
| GT9-L0803-02CT5 | 1x9 송수신기 모듈, 155Mbps, ST, 멀티 모드 850nm 2 킬로미터, 5V, 70' Ｃ에 대한 0 |
| GT9-L0803-02I5 | 1x9 송수신기 모듈, 155Mbps, SC, 멀티 모드 850nm 2 킬로미터, 5V, 85' Ｃ에 대한 -40 |
| GT9-L0803-02IF5 | 1x9 송수신기 모듈, 155Mbps, FC, 멀티 모드 850nm 2 킬로미터, 5V, 85' Ｃ에 대한 -40 |
| GT9-L0803-02IT5 | 1x9 송수신기 모듈, 155Mbps, ST, 멀티 모드 850nm 2 킬로미터, 5V, 85' Ｃ에 대한 -40 |
