제품 상세 정보:
|
| 폼 팩터: | SFP DWDM | 자료 비율: | 1000BASE |
|---|---|---|---|
| 맥스 한계: | 40 킬로미터 (24.9 마일) | 사고 방식: | 1563.86nm ~ 1528.77nm |
| 송신기 타입: | DFB DWDM | 전원은 움직입니다: | 24 DB (데시벨) |
| 보증: | 3년 | ||
| HIGH 표시등: | 1.25G DWDM 40 킬로미터 C17-C61 SFP 광 전송부, 1G DWDM 1000BASE SFP C17-C61 40 킬로미터 광학 모듈 | ||

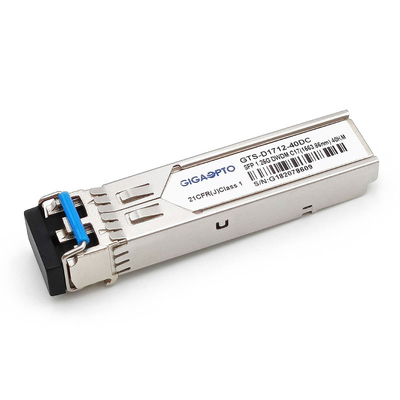

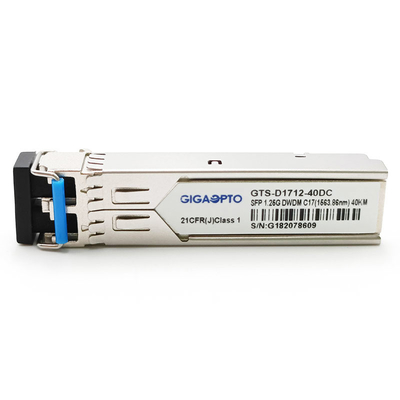

1000BASE DWDM 1.25Gbps 100GHz C17-C61 40 킬로미터 SFP 송수신기 모듈 (1563.86~1528.77)NM SMF DOM 두 부분으로 되 LC
기술
GIGAOPTO의 GTS-D1712-40DC 일련 단일모드 송수신기는 두 부분으로 된 광 데이터 통신을 위한 소형 인수 플러그로 접속 가능한 모듈입니다. 이 모듈은 단일모드 섬유를 위해 설계되고, 국제 전기통신 규격 위원회에 의해 지정되는 것으로서 1528.77nm부터 1565.50nm까지 명목상 DWDM 사고 방식에 작동합니다. 그것은 대도시 접근과 코어 네트워크에서 DWDM 네트워크 장비에서 전개되도록 설계됩니다.
송수신기는 양구간으로 구성됩니다 : 송신기 섹션은 냉각된 DWDM DFB레이저를 통합시키고 수신기 섹션이 통신 공업회와 통합된 PIN 포토다이오드로 구성됩니다. 9/125 um 단일모드 섬유에서 40 킬로미터에 달하는 모듈 데이터 링크.
송수신기는 SFP 다중-자원 협정과 SFF-8472 디지털 진단 기능과 호환 가능합니다.
상술
| 형태 필드 | SFP | 맥스 자료 비율 (그비피스) | 1.25Gb/s |
| 인터페이스 | LC 이중 커넥터 | 맥스 케이블 거리 | 40 킬로미터 (24.9 마일) |
| 진단 | 예 | 섬유상 | 단일모드 섬유 |
| 전력 예산 | 24dB | 상업적 온도 | 0 내지 70' Ｃ (32 내지 158' Ｆ) |
| 중심 파장 | 1563.86~1528.77nm | 전원 전압 | 3.3V |
| 소비 전력 | 1W | 공급전류 | 300mA |
| 광학 구성 요소 | DFB DWDM | 수신기 유형 | 핀 |
| TX 광학력 | 0~5dBm | RX 민감도 | < -24dBm=""> |
| 소광비 | >9dB | RX 과부담 | >-8dBm |
| 프로토콜 | IEEE802.3z, 순응한 MSA | ||
주목하세요 : 긴 도달거리 송수신기가 요약하면 사용될 때 먼거리전송은 미안하지만, 적절한 것 조화를 이루었습니다
테이블에 따른 감쇠기.
| 거리 | ≤20km | ≤30km | ≤40km |
| 감쇠기 | 15dB | 10dB | 7dB |
명령 정보
| 부품번호 | 기술 | ITU 채널 | 주파수(THz) | 사고 방식(NM) | (킬로미터에) 도달하세요 | 연결기 |
| GTS-D1712-40DC | 1.25Gbps SFP DWDM 송수신기 | 17 | 191.7 | 1563.86 | 40 킬로미터 | LC 이중 통신 |
| GTS-D1812-40DC | 1.25Gbps SFP DWDM 송수신기 | 18 | 191.8 | 1563.05 | 40 킬로미터 | LC 이중 통신 |
| GTS-D1912-40DC | 1.25Gbps SFP DWDM 송수신기 | 19 | 191.9 | 1562.23 | 40 킬로미터 | LC 이중 통신 |
| GTS-D2012-40DC | 1.25Gbps SFP DWDM 송수신기 | 20 | 192 | 1561.42 | 40 킬로미터 | LC 이중 통신 |
| GTS-D2112-40DC | 1.25Gbps SFP DWDM 송수신기 | 21 | 192.1 | 1560.61 | 40 킬로미터 | LC 이중 통신 |
| GTS-D2212-40DC | 1.25Gbps SFP DWDM 송수신기 | 22 | 192.2 | 1559.79 | 40 킬로미터 | LC 이중 통신 |
| GTS-D2312-40DC | 1.25Gbps SFP DWDM 송수신기 | 23 | 192.3 | 1558.98 | 40 킬로미터 | LC 이중 통신 |
| GTS-D2412-40DC | 1.25Gbps SFP DWDM 송수신기 | 24 | 192.4 | 1558.17 | 40 킬로미터 | LC 이중 통신 |
| GTS-D2512-40DC | 1.25Gbps SFP DWDM 송수신기 | 25 | 192.5 | 1557.36 | 40 킬로미터 | LC 이중 통신 |
| GTS-D2612-40DC | 1.25Gbps SFP DWDM 송수신기 | 26 | 192.6 | 1556.55 | 40 킬로미터 | LC 이중 통신 |
| GTS-D2712-40DC | 1.25Gbps SFP DWDM 송수신기 | 27 | 192.7 | 1555.75 | 40 킬로미터 | LC 이중 통신 |
| GTS-D2812-40DC | 1.25Gbps SFP DWDM 송수신기 | 28 | 192.8 | 1554.94 | 40 킬로미터 | LC 이중 통신 |
| GTS-D2912-40DC | 1.25Gbps SFP DWDM 송수신기 | 29 | 192.9 | 1554.13 | 40 킬로미터 | LC 이중 통신 |
| GTS-D3012-40DC | 1.25Gbps SFP DWDM 송수신기 | 30 | 193 | 1553.33 | 40 킬로미터 | LC 이중 통신 |
| GTS-D3112-40DC | 1.25Gbps SFP DWDM 송수신기 | 31 | 193.1 | 1552.52 | 40 킬로미터 | LC 이중 통신 |
| GTS-D3212-40DC | 1.25Gbps SFP DWDM 송수신기 | 32 | 193.2 | 1551.72 | 40 킬로미터 | LC 이중 통신 |
| GTS-D3312-40DC | 1.25Gbps SFP DWDM 송수신기 | 33 | 193.3 | 1550.92 | 40 킬로미터 | LC 이중 통신 |
| GTS-D3412-40DC | 1.25Gbps SFP DWDM 송수신기 | 34 | 193.4 | 1550.12 | 40 킬로미터 | LC 이중 통신 |
| GTS-D3512-40DC | 1.25Gbps SFP DWDM 송수신기 | 35 | 193.5 | 1549.32 | 40 킬로미터 | LC 이중 통신 |
| GTS-D3612-40DC | 1.25Gbps SFP DWDM 송수신기 | 36 | 193.6 | 1548.51 | 40 킬로미터 | LC 이중 통신 |
| GTS-D3712-40DC | 1.25Gbps SFP DWDM 송수신기 | 37 | 193.7 | 1547.72 | 40 킬로미터 | LC 이중 통신 |
| GTS-D3812-40DC | 1.25Gbps SFP DWDM 송수신기 | 38 | 193.8 | 1546.92 | 40 킬로미터 | LC 이중 통신 |
| GTS-D3912-40DC | 1.25Gbps SFP DWDM 송수신기 | 39 | 193.9 | 1546.12 | 40 킬로미터 | LC 이중 통신 |
| GTS-D4012-40DC | 1.25Gbps SFP DWDM 송수신기 | 40 | 194 | 1545.32 | 40 킬로미터 | LC 이중 통신 |
| GTS-D4112-40DC | 1.25Gbps SFP DWDM 송수신기 | 41 | 194.1 | 1544.53 | 40 킬로미터 | LC 이중 통신 |
| GTS-D4212-40DC | 1.25Gbps SFP DWDM 송수신기 | 42 | 194.2 | 1543.73 | 40 킬로미터 | LC 이중 통신 |
| GTS-D4312-40DC | 1.25Gbps SFP DWDM 송수신기 | 43 | 194.3 | 1542.94 | 40 킬로미터 | LC 이중 통신 |
| GTS-D4412-40DC | 1.25Gbps SFP DWDM 송수신기 | 44 | 194.4 | 1542.14 | 40 킬로미터 | LC 이중 통신 |
| GTS-D4512-40DC | 1.25Gbps SFP DWDM 송수신기 | 45 | 194.5 | 1541.35 | 40 킬로미터 | LC 이중 통신 |
| GTS-D4612-40DC | 1.25Gbps SFP DWDM 송수신기 | 46 | 194.6 | 1540.56 | 40 킬로미터 | LC 이중 통신 |
| GTS-D4712-40DC | 1.25Gbps SFP DWDM 송수신기 | 47 | 194.7 | 1539.77 | 40 킬로미터 | LC 이중 통신 |
| GTS-D4812-40DC | 1.25Gbps SFP DWDM 송수신기 | 48 | 194.8 | 1538.98 | 40 킬로미터 | LC 이중 통신 |
| GTS-D4912-40DC | 1.25Gbps SFP DWDM 송수신기 | 49 | 194.9 | 1538.19 | 40 킬로미터 | LC 이중 통신 |
| GTS-D5012-40DC | 1.25Gbps SFP DWDM 송수신기 | 50 | 195 | 1537.4 | 40 킬로미터 | LC 이중 통신 |
| GTS-D5112-40DC | 1.25Gbps SFP DWDM 송수신기 | 51 | 195.1 | 1536.61 | 40 킬로미터 | LC 이중 통신 |
| GTS-D5212-40DC | 1.25Gbps SFP DWDM 송수신기 | 52 | 195.2 | 1535.82 | 40 킬로미터 | LC 이중 통신 |
| GTS-D5312-40DC | 1.25Gbps SFP DWDM 송수신기 | 53 | 195.3 | 1535.04 | 40 킬로미터 | LC 이중 통신 |
| GTS-D5412-40DC | 1.25Gbps SFP DWDM 송수신기 | 54 | 195.4 | 1534.25 | 40 킬로미터 | LC 이중 통신 |
| GTS-D5512-40DC | 1.25Gbps SFP DWDM 송수신기 | 55 | 195.5 | 1533.47 | 40 킬로미터 | LC 이중 통신 |
| GTS-D5612-40DC | 1.25Gbps SFP DWDM 송수신기 | 56 | 195.6 | 1532.68 | 40 킬로미터 | LC 이중 통신 |
| GTS-D5712-40DC | 1.25Gbps SFP DWDM 송수신기 | 57 | 195.7 | 1531.9 | 40 킬로미터 | LC 이중 통신 |
| GTS-D5812-40DC | 1.25Gbps SFP DWDM 송수신기 | 58 | 195.8 | 1531.12 | 40 킬로미터 | LC 이중 통신 |
| GTS-D5912-40DC | 1.25Gbps SFP DWDM 송수신기 | 59 | 195.9 | 1530.33 | 40 킬로미터 | LC 이중 통신 |
| GTS-D6012-40DC | 1.25Gbps SFP DWDM 송수신기 | 60 | 196 | 1529.55 | 40 킬로미터 | LC 이중 통신 |
| GTS-D6112-40DC | 1.25Gbps SFP DWDM 송수신기 | 61 | 196.1 | 1528.77 | 40 킬로미터 | LC 이중 통신 |
특징
상용 : 0' C~70' Ｃ (32 내지 158' Ｆ)
인더스트리얼 : -40' C~85' Ｃ (-40 내지 185' Ｆ)
애플리케이션
호환성
기가옵투 송수신기가 인 모두 표준 기반과 순응하고, 엄하게 시험되고 가장 높은 수준의 성능을 보증하기 위해 우리의 자기 자신 설비에서 암호화된 MSA (다중-자원 합의). 우리는 최종용도 상황 하에 100% 애플리케이션 테스팅을 수행합니다.
이 (1.25G SFP DWDM 40 킬로미터)에 대해 미안하지만, 약속 어음 통신표 (예를 들어 C17 / 1563.86nm을) 언급하세요. 더 상품 호환성을 위해 미안하지만, 우리에게 메세지를 보내 주세요.
| 상응하는 적합한 브랜드 / 부품번호 | |||
| 브랜드 | 약속 어음 | 브랜드 | 약속 어음 |
| GIGAOPTO | GTS-D1712-40DC | 시스코 | DWDM-SFP-6386-40 |
| HPE | DWDM-SFP1G-63.86-40 | 쥬니퍼 | SFP-1G-DW17 |
| 브로케이드 | 1G-SFP-ZRD-1563.86 | 화웨이 | DWDM-SFP1G-63.86-40 |
| 극도 | DWDM-SFP1G-63.86 | H3C | DWDM-SFP1G-63.86-40 |
