제품 상세 정보:
|
| 상품 이름: | SFP28 25G ER | 자료 비율: | 25Gbps |
|---|---|---|---|
| 사고 방식: | 1310nm | 인터페이스: | 두 부분으로 된 LC |
| 한계: | 40 킬로미터 | 보증: | 3-년 |
| 키워드: | 25GBASE ER 40 킬로미터, 기가비트 섬유 광 전송부 | ||
| 강조하다: | 25GBASE ER SFP28 광 전송부,40 킬로미터 SFP28 광 전송부,SFP28 광 전송부 40 킬로미터 |
||

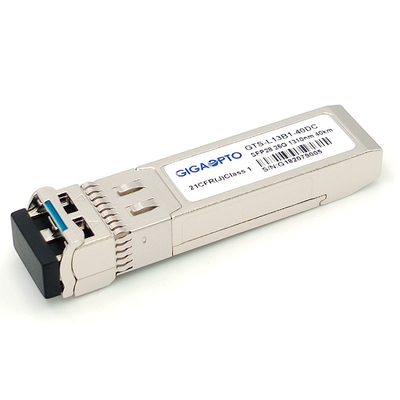

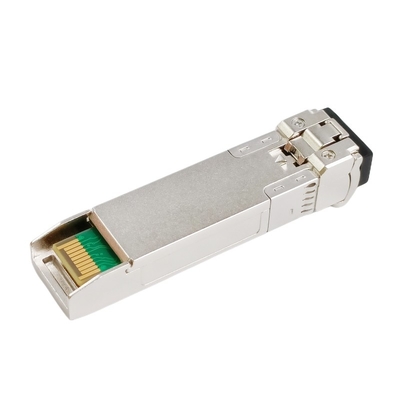

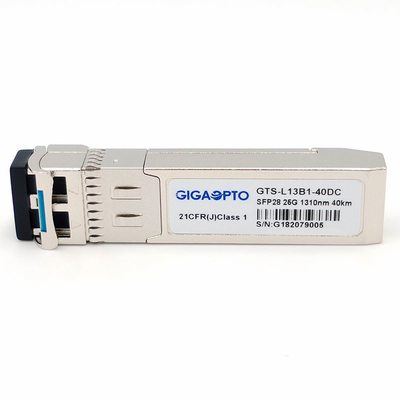

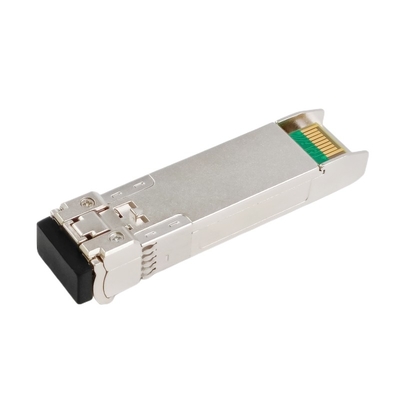

40 킬로미터 단일모드 SFP28 25G ER 1310nm 이더넷 파이버 송수신기 모듈 EML + APD 두 부분으로 되 LC DOM
기술
기가옵투의 GTS-L13B1-40DC 송수신기는 25G 이더넷과 CPRI 선택 10과 같은 광 데이터 통신에게 25GBase ER 처리량 최고 40까지 킬로미터 거리를 제공합니다. 핫 플러그 역량을 허락하는 것은 SFP+ 20 핀 연결기와 함께 있습니다.
이 25G SFP28 ER 모듈은 단일모드 섬유를 위해 설계되고, 1310 nm의 공칭 파장에 작동합니다. 송신기 섹션은 국제 안전 기준 IEC-60825에 따라 1310nm 다중 양자 우물 DFB레이저를 사용하고, 순응한 등급 1 레이저입니다. 수신기 섹션은 통합된 인듐갈륨비소 검출기 전치증폭기 (IDP가) 광 헤더와 비율 선택 클록 데이터 복원 (CDR 내에 설치되었습니다) IC을 사용합니다.
SFF-8431, SFF-8432로 적합하게, 그것은 무선 전신 (CPRI/eCPRI), 25G 이더넷 ER와 25G 파이버 채널 프로토콜을 지원합니다. 그것은 내장 클럭과 데이터 복구 (CDR)를 가지고 있습니다. SFF-8472와 SFF-8402에 명시된 것처럼, 디지털 진단 기능은 I2C를 통해 이용 가능합니다.
상술
| 폼 팩터 | SFP28 | 맥스 자료 비율 | 25.78Gbps |
| 사고 방식 | 1310nm | 맥스 한계 | 40 킬로미터 |
| 연결기 | 두 부분으로 된 LC | 케이블 유형 | SMF |
| 송신기 타입 | EML 1310nm | 수신기 유형 | APD |
| 송신 전력 | 0~6dBm | 수신기 감도 | <-19dbm> |
| 파워버짓 | 19dB | 수신기 과부담 | >-4dBm |
| 소비 전력 | ≤1.5W | 소광비 | >4dB |
| 진단상의 | 지원받습니다 | FEC 기능 | 지원받지 않습니다 |
| CDR | TX와 RX 짜맞춘 CDR | 온도 범위 | 0 내지 70' Ｃ (32 내지 158' Ｆ) |
| OEM / ODM | 지원받습니다 | 보증 | 3년 |
| 애플리케이션 | 25G Ethernet,25G CRPI | ||
| 순응성 | 국제전기기술위원회 / EN 61000-4-2,IEC-60825, FDA 21CFR 1040.10과 1040.11,RoHS | ||
특징
애플리케이션
광학적이고 전기 특성
| 매개 변수 | 기호 | 민 | 전형적입니다 | 맥스 | 유닛 | 기록 |
| 송신기 | ||||||
| 중심 파장 | λc | 1295 | 1310 | 별거 안 해 | ||
| 평균 론칭한 전력 | PO | 0 | +6.0 | 데이터 베이스 관리 프로그램 | ||
| 평균 론칭한 전력 (레이저 꺼짐 상태) | 포트 | - | - | -30 | 데이터 베이스 관리 프로그램 | |
| 스펙트럼 대역폭(-20dB) | Dl | - | - | 1 | 별거 안 해 | |
| 사이드 모드 억압비 | SMSR | 30 | - | - | dB | |
| 송신기와 분산 페널티 | TDP | 1 | dB | |||
| 소광비 | ER | 6 | - | dB | ||
| 출력 아이 마스크 | IEEE 802.3 입방 센티미터로 순응합니다 | 2 | ||||
| 수신기 | ||||||
| 입력 광 파장 | λIN | 1272.55 | - | 1310.19 | 별거 안 해 | |
| 수신기 감도 평균 | 피센스 | -19 | 데이터 베이스 관리 프로그램 | 1 | ||
| 수신기 감도 OMA | 피센스-OMA | -18.2 | 데이터 베이스 관리 프로그램 | 1 | ||
| 입력 포화출력 (과부담) | PSAT | -4 | - | - | 데이터 베이스 관리 프로그램 | 1 |
| 수신기 반사도 | -26 | dB | ||||
| 신호의 보라는 주장합니다 | PA | -30 | - | - | 데이터 베이스 관리 프로그램 | |
| 신호 인가 해제의 보라 | PD | - | - | -20 | 데이터 베이스 관리 프로그램 | |
| LOS -이력현상 | PHY | 0.5 | dB | |||
기록 :
1. BER≤5x10-5
고속도 전기 인터페이스 특성
| 매개 변수 | 기호 | 민 | 전형적입니다 | 맥스 | 유닛 | 기록 |
| 송신기 | ||||||
| 차동 입력 변동 | Vin (피피) | 190 | 700 | mV | ||
|
차별적 입력 복귀 손실 (민) |
재배치 사전 (f) |
9.5-0.37f, 0.01≤f<8> |
dB |
|||
| 4.75-7.4log10(f/14), 8 ≤f<19> | ||||||
|
(민) 커먼 모드 입력 복귀 손실에 차별적입니다 |
르드크 (f) |
22-20(f/25.78), 0.01≤f<12> |
dB |
|||
| 15-6(f/25.78), 12.89≤f<19> | ||||||
| 차별적 종결 불일치 | Tm | - | - | 10 | % | |
| 눈 폭 | 구급 치료실 | - | - | 0.46 | UI | |
| 응용된 Pk-Pk 사인 곡선 지터 | 피피제이 | IEEE 802.3bm마다 | ||||
| 앉은 눈높이 | 음, | - | 95 | - | mV | |
| Dc 커먼 모드 전압 | 디시브이 | -350 | - | 2850 | mV | |
| 수신기 | ||||||
| 차분 데이터 출력 스윙 | 출력전압(pp) | 300 | - | 850 | mV | |
| 눈 폭 | 구급 치료실 | 0.57 | - | - | UI | |
| 수직 눈 클로저 | Vec | - | - | 5.5 | dB | |
|
차별적 출력 반사 손실 (민) |
RLd(f) |
9.5-0.37f, 0.01≤f<8> |
dB |
|||
| 4.75-7.4log10(f/14), 8 ≤f<19> | ||||||
|
공통이고 차별적이 모드 변환 반사 특성 (민) |
RLdc(f) |
22-20(f/25.78), 0.01≤f<12> |
dB |
|||
| 15-6(f/25.78), 12.89≤f<19> | ||||||
| 차별적 종결 불일치 | Tm | - | - | 10 | % | |
| 전이시간, 20%에서 80% | Tr / 트프 | 12 | - | - | 추신 | 20%~80% |
저속도 전기 인터페이스 특성
| 매개 변수 | 기호 | 민. | 전형적입니다 | 맥스 | 유닛 | 기록 |
| 송신기 | ||||||
| 송신기 결점 출력 하이 | 프프오에 | 2 | - | Vcc+0.3 | Ｖ | |
| 송신기 결점 출력 로우 | 프프오들 | 0 | - | 0.8 | Ｖ | |
| 송신기 불 가능 전압 높은 것 | 프디시 | 2 | - | Vcc+0.3 | Ｖ | |
| 송신기 불 가능 전압 로우 | 프디스들 | 0 | - | 0.8 | Ｖ | |
| 수신기 | ||||||
| LOS 출력 전압 최고 | VLOSH | 2 | - | Vcc+0.3 | Ｖ | |
| LOS 출력 저전압 | VLOSL | 0 | - | 0.8 | Ｖ | |
호환성
모듈이 완전히 적합하 미안하지만, 주류 장치로 미안하지만, 많은 상품 호환성을 위해, 다음과 같은 형태에 라고 말한다는 것 이기 위해 열린 근본적이고 암호화될 수 있는 기가옵투의 GTS-L13B1-40DC 광 전송부의 모두는 우리와 연락하여 줍니다.
| 상응하는 적합한 브랜드 / 부품번호 | |||
| 적합한 브랜드 | 부품번호 | 적합한 브랜드 | 부품번호 |
| 기가옵투 | GTS-L13B1-40DC | 수염 | SFP-25G-ER40 |
| 시스코 | SFP-25G-er-s | 브로케이드 | 25G-SFP28-ER40 |
| 멜라녹스 | SFP28-25GER-31 | ||
우리의 25GBASE의 더 많은 것을 위해 송수신기 시리즈는 미안하지만, 다음과 같은 양식을 언급합니다
| 약속 어음 | 기술 | 파장 | 한계 | 섬유형 | 송신 전력 (dBm) | Rx SEN. (dBm) | DDM |
| GTS-L08B1-01DC | 25G SR | 850nm | 100m | MMF | -6.4~2.4 | < -10=""> | Ｙ |
| GTS-L08B1-03DC | 25G eSR | 850nm | 300m | MMF | -6.4~2.4 | < -10=""> | Ｙ |
| GTS-L08B1-01MC | 25G CSR 이중 전송율 10/25G | 850nm | 100m | MMF | -5~2.4 | <-10.3 | Ｙ |
| GTS-L13B1-10DC | 25G LR | 1310nm | 10 킬로미터 | SMF | -4.5~2.5 | <-11> | Ｙ |
| GTS-L13B1-30DC | 에… 가벼운 25G | 1310nm | 30 킬로미터 | SMF | 0~6 | <-19> | Ｙ |
| GTS-L13B1-40DC | 25G ER | 1310nm | 40 킬로미터 | SMF | 0~6 | <-19> | Ｙ |
| GTS-B23B1-10DC | 25G BD LR | 1270/1330nm | 10 킬로미터 | SMF | -2~4 | <-13> | Ｙ |
| GTS-B32B1-10DC | 25G BD LR | 1330/1270nm | 10 킬로미터 | SMF | -2~4 | <-13> | Ｙ |
| GTS-B23B1-20DC | 25G 비디 엘르 | 1270/1330nm | 20 킬로미터 | SMF | 0~6 | <-14> | Ｙ |
| GTS-B32B1-20DC | 25G 비디 엘르 | 1330/1270nm | 20 킬로미터 | SMF | 0~6 | <-14> | Ｙ |
| GTS-B23B1-40DC | 25G BD ER | 1270/1330nm | 40 킬로미터 | SMF | 0~6 | <-18> | Ｙ |
| GTS-B32B1-40DC | 25G BD ER | 1330/1270nm | 40 킬로미터 | SMF | 0~6 | <-18> | Ｙ |
| GTS-CxxB1-10DC | 25G CWDM LR | C27/C29/C31/C33/C35/C37 | 10 킬로미터 | SMF | 0~6 | <-14> | Ｙ |
| GTS-CxxB1-10DC | 25G CWDM LR | C47/C49/C51/C53/C55/C57 | 10 킬로미터 | SMF | 0~6 | <-14> | Ｙ |
| GTS-CxxB1-30DC | 가벼운 25G CWDM ER | C27/C29/C31/C33/C35/C37 | 30 킬로미터 | SMF | 0~6 | <-19> | Ｙ |
| GTS-CxxB1-30DC | 가벼운 25G CWDM ER | C47/C49/C51/C53/C55/C57 | 30 킬로미터 | SMF | 0~6 | <-19> | Ｙ |
| GTS-DxxB1-10DC | 25G DWDM LR 100GHz | C17~C61 | 10 킬로미터 | SMF | -2~6 | <-12> | Ｙ |
