제품 상세 정보:
|
| 상품 이름: | 10GBASE-LRM2 | 비트율: | 10Gbps |
|---|---|---|---|
| 형태 필드: | SFP+ | 사고 방식: | 1310nm |
| 매체: | SMF | 성분: | FP+PIN |
| 한계: | 2 킬로미터 | 연결기: | LC 이중 통신 |
| 키워드: | SFP-10G-LRM2 |

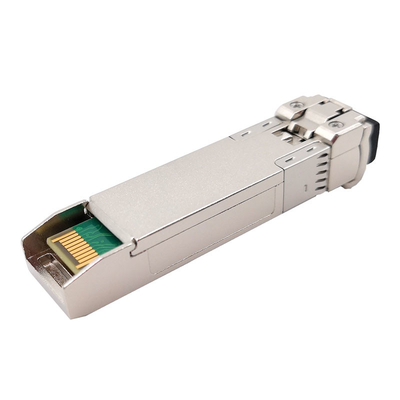

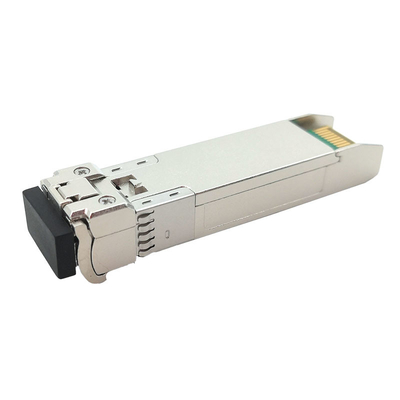

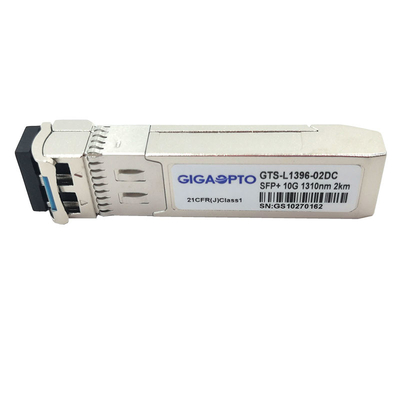

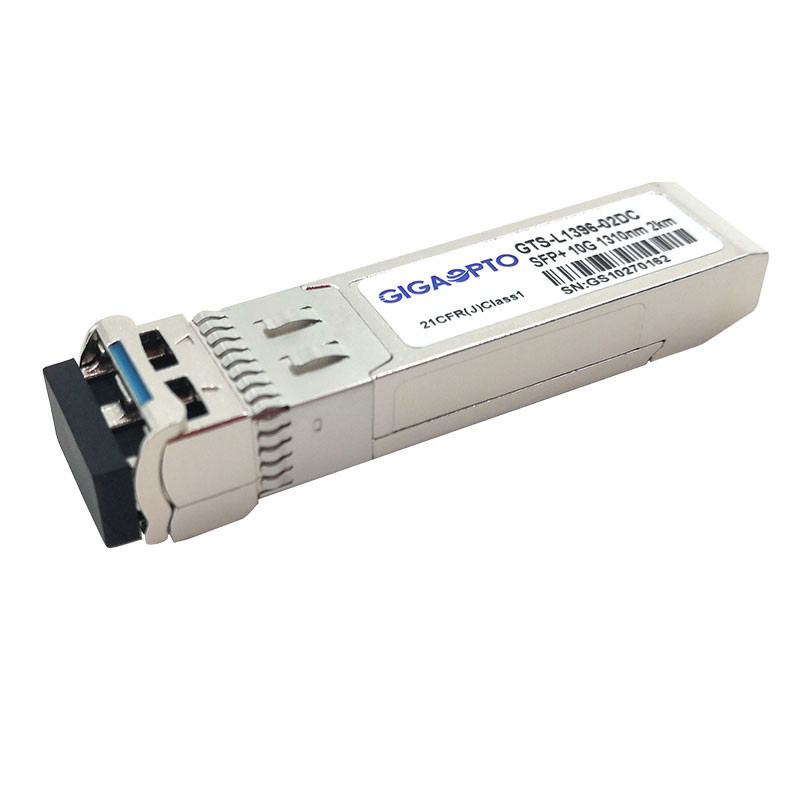

10GBASE LRM2 SFP 플러스 1310nm SMF 2 킬로미터 광 전송부 LC DOM
기술
1310nm의 공칭 파장을 사용하여 LC 연결기를 통해 2중 사슬 단일모드 섬유 에 2 킬로미터 전송을 지원하면서, 이 고성능, 비용 효과적 SFP+ 10GBASE-LRM2 송수신기 모듈은 10GBASE 이더넷에 사용하기 위해 설계됩니다.
이 SFP+ 10G LRM2 송수신기는 양구간으로 구성됩니다 : 높은 믿을 만한 1310nm FP 레이저 송신기와 고감도 PIN 포토다이오드, 모든 모듈이 등급 1 레이저 안전 요건을 충족시킵니다.
이 송수신기는 SFF-8431, SFF-8432와 IEEE 802.3ae 10GBASE LR로 순응합니다. 핫 플러그 역량을 허락하는 것은 SFP+ 20 핀 에지형 연결기와 함께 있습니다.
SFF-8472에 명시된 것처럼, 디지털 진단 모니터링은 2번 와이어 직렬 접속을 통해 이용 가능합니다. 저 전력 소모, 고속도를 특징으로 할 때, 이 10G SFP+ LRM2 송수신기는 넓게 데이타 센터, 10G 광섬유 채널, SONET과 SDH 등을 위해 사용됩니다.
각각 송수신기는 광학적으로 조사되고 운반하기 전에 호환성에 대하여 시험된 100%입니다.
상술
| 실장 기술 | SFP+ | 맥스 비트 금리 | 10G |
| 사고 방식 (TX) | 1310nm | 섬유 한계 | 2 킬로미터 |
| 연결기 | LC 이중 통신 | 매체 | SMF |
| 송신기 타입 | FP 레이저 | 수신기 유형 | 핀 |
| TX 출력 전원 | - 8.2~-0.5dBm | RX 민감도 | <-14> |
| 전력 예산 | 6.2dB | 소광비 | >3.5dB |
| 소비 전력 | ≤1.0W | RX 과부담 | >0.5dBm |
| DOM 지원 | 예 | 온도 범위 | Com. |
| OEM / ODM | 지원받습니다 | 보증 제한된 시간 | 36개월 |
| 프로토콜 | SFP+ MSA 순응하, CPRI, 에크프리 | ||
특징
애플리케이션
전기적이고 광학적 특성
| 전기 특성 | ||||||
| 매개 변수 | 기호 | 민 | 전형적입니다 | 맥스 | 유닛 | 기록 |
| 전체 공급 경향 | ICC | 300 | 마 | |||
| 송신기 | ||||||
| 송신기 차동입력전압 | 180 | 1200 | mV | |||
| tx_fault 출력 전압 - 최고 | VOH | 2.4 | 프크크 | Ｖ | LVTTL | |
| tx_fault 출력 전압 - 로우 | VOL | 0 | 0.4 | Ｖ | LVTTL | |
| tx_disable 입력 전압 - 높은 것 | VIH | 2 | 프크크 | Ｖ | LVTTL | |
| tx_disable 입력 전압 - 로우 | VIL | 0 | 0.8 | Ｖ | LVTTL | |
| 입력 차분 임피던스 | 90 | 100 | 110 | Ω | ||
| 수신기 | ||||||
| 수신기 차동출력전압 | 300 | 850 | mV | |||
| LOS 출력 전압 - 최고 | VOH | 2.4 | 프크크 | Ｖ | LVTTL | |
| LOS 출력 전압 - 로우 | VOL | 0 | 0.4 | Ｖ | LVTTL | |
| 출력 차별적 임피던스 | 90 | 100 | 110 | Ω | ||
| 광학 송신기 특성 | |||||||
| 매개 변수 | 기호 | 민 | 전형적입니다 | 맥스 | 유닛 | 기록 | |
| 평균 출력 전력 | 입을 삐죽거리기 | -8.2 | +0.5 | 데이터 베이스 관리 프로그램 | |||
| 중심 파장 | λc | 1260 | 1310 | 1360 | 별거 안 해 | ||
| 스펙트럼 폭 | λ | 2.8 | 별거 안 해 | ||||
| 소광비 | ER | 3.5 | dB | ||||
| 상대 강도 잡음 | 린 | -128 | dB/Hz | ||||
| 광학 상승 /는 타임즈 지를 넘어뜨립니다 | TR / TF | 28 | 50 | 추신 | |||
| 송신기와 분산 페널티 | TDP | 3.2 | dB | ||||
| X 오프 전원 | 포트 | -45 | 데이터 베이스 관리 프로그램 | ||||
| 출력 아이 다이어그램 | IEEE802.3ae에 따릅니다 | ||||||
| 광학 수신기 특성 | |||||||
| 매개 변수 | 기호 | 민 | 전형적입니다 | 맥스 | 유닛 | 기록 | |
| 중심 파장 | λc | 1260 | 1610 | 별거 안 해 | |||
| 수신기 감도 | PSEN | -14.4 | 데이터 베이스 관리 프로그램 | 1 | |||
| 입력 포화출력 (과부담) | PSAT | 0.5 | 데이터 베이스 관리 프로그램 | ||||
| 수신기 반사도 | -12 | dB | |||||
| LOS 인가 해제 수준 | LOSD | -17 | 데이터 베이스 관리 프로그램 | ||||
| LOS는 수준을 주장합니다 | LOSA | -30 | 데이터 베이스 관리 프로그램 | ||||
| LOS 이력현상 | 히스 | 0.5 | 6 | dB | |||
주기 1. PRBS231-1 패턴, @10.3125Gbps, ER=4dB, BER=1x10-12로 측정됩니다.
호환성
각각 기가옵투의 광 전송부는 상호운용성을 검증하기 위해 호스트 장치에서 실험되고 우리가 3년 보증과 특정 장치에 100% 전체 호환성을 약속합니다.
이 GTS-L1396-02DC를 위해 미안하지만, 약속 어음 통신표를 언급하세요. 더 제품 호환성을 위해, 당신은 우리와 연락하도록 항상 환영받습니다.
| 상응하는 적합한 브랜드 / 부품번호 | |||
| 적합한 브랜드 | 부품번호 | 적합한 브랜드 | 부품번호 |
| 기가옵투 | GTS-L1396-02DC | 브로케이드 | 10G-SFPP-LRM2 |
| 시스코 | SFP-10G-LRM2 | 쥬니퍼 | EX-SFP-10GE-LRM2 |
| 넷기어 | AXM764 | ||
패키지 아웃라인
차원은 밀리미터에 있습니다. 그렇지 않았다면 상세화되지 않는다면 모든 차원은 ±0.1mm입니다. (유닛 : 밀리미터)
